कोटची विनंती करण्यापूर्वी, तुम्ही प्रत्यक्षात काय खरेदी करत आहात ते ठरवा: ट्यूबलर स्टॉक जो घटकामध्ये तयार केला जाईल, किंवा द्रव वाहून नेण्याच्या उद्देशाने दाब-रेट केलेले पाईप. नंतर OD, ID, लांबी, तयार-भाग लिफाफा, सेवा शर्ती, प्रमाण, तपासणी आवश्यकता आणि दस्तऐवजीकरण निर्दिष्ट करा. हा फरक सर्वात महागड्या RFQ त्रुटीला प्रतिबंधित करतो - अर्ध-तयार अभियांत्रिकी-प्लास्टिक प्रोफाइलला प्रमाणित पाईपिंग-सिस्टम घटक असल्यासारखे हाताळणे.
अर्जासाठी अर्ध-तयार ट्यूबलर स्टॉक किंवा प्रेशर-रेट प्रक्रिया पाइप आवश्यक आहे की नाही हे प्रथम ठरवा

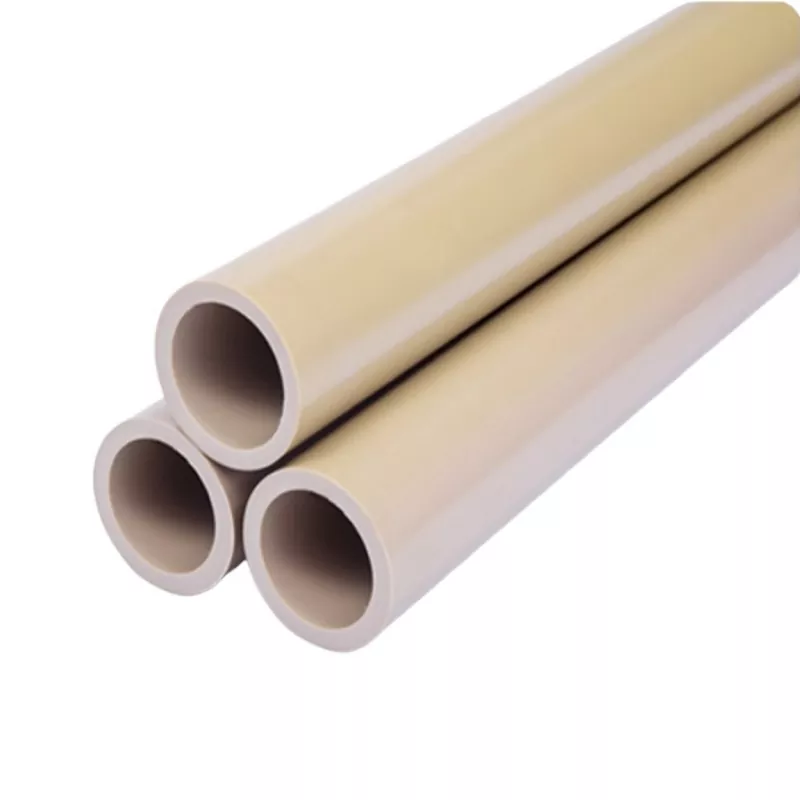

बहुतेकPEEK GF30 पाईप्सअर्ध-तयार प्रोफाइल म्हणून विकल्या जाणाऱ्या जाड-भिंतीच्या नळ्या आहेत ज्या मशीन बुशिंग्ज, स्लीव्हज, इन्सुलेट बॉडी, पोशाख घटक आणि संरचनात्मक भागांसाठी वापरल्या जातात. "पाईप" हा शब्द भूमितीचे वर्णन करतो; ते आपोआप दबाव रेटिंग स्थापित करत नाही.
जर उत्पादनामध्ये दाबयुक्त वायू किंवा द्रव असेल, तर तुमच्या चौकशीला परिमाणांपेक्षा अधिक आवश्यक आहे. मध्यम, ऑपरेटिंग आणि अस्वस्थ तापमान, सामान्य दाब, दाब चक्र, संयुक्त डिझाइन, आवश्यक डिझाइन कोड आणि स्वीकृती चाचणी सांगा. पुरवठादार अचूक ग्रेड, आकार आणि तापमानासाठी प्रेशर-रेटिंग डेटा देऊ शकतो का ते विचारा. त्या पुराव्याशिवाय, सामग्री म्हणून हाताळाPEEK GF30 ट्यूबलर स्टॉक, मंजूर प्रक्रिया पाइपिंग म्हणून नाही. हे विशेषतः रासायनिक सेवेमध्ये महत्त्वाचे आहे, जेथे पॉलिमर स्वतः द्रवपदार्थाचा प्रतिकार करत असताना देखील पारगम्यता, ताण, तापमान आणि कनेक्शन डिझाइन अपयशी ठरू शकते.
रेखाचित्राचे एका अस्पष्ट ओडी, आयडी, भिंत, लांबी आणि तयार भाग लिफाफ्यात भाषांतर करा
मार्क-अप स्क्रीनशॉट ऐवजी नियंत्रित रेखाचित्र पाठवा. त्याने एकके, रेखाचित्र क्रमांक, पुनरावृत्ती, प्रक्षेपण पद्धत आणि प्रत्येक गंभीर पृष्ठभाग ओळखला पाहिजे. बाहेरील व्यास आणि आतील व्यास थेट; पुरवठादाराने नाममात्र भिंतीतून मिळवावे अशी अपेक्षा करू नका. जेथे कार्यशील असेल तेथे कट लांबी, सरळपणा किंवा एकाग्रता आवश्यकता समाविष्ट करा आणि कोणते पृष्ठभाग पुरवल्याप्रमाणे राहतील ते ओळखा.
तयार झालेला लिफाफा तितकाच महत्त्वाचा आहे. सर्वात मोठा फिनिश केलेला OD, सर्वात लहान तयार आयडी, खांदे, खोबणी, धागे आणि डेटाम पृष्ठभाग दर्शवा जे ऑर्डर केलेल्या रिकाम्यामध्ये बसले पाहिजेत. एक ट्यूब नाममात्र परिमाणांशी जुळू शकते परंतु रनआउट, पृष्ठभागाची अनियमितता किंवा सॉ-कट टोके साफ करण्यासाठी खूप कमी सामग्री सोडते.
1000 मिमी आणि 3000 मिमी स्टॉक लांबीसह, Φ20 × Φ15 ते Φ458 × Φ404, OD × ID म्हणून उपलब्ध आकार सामान्य करा
आदर्श प्लास्टिक 1000 मिमी आणि 3000 मिमी लांबीसह Φ20 × Φ15 ते Φ458 × Φ404 पर्यंत पसरलेल्या OD × ID संयोजनांची सूची देते. RFQ मध्ये तेच नियम वापरा आणि युनिट्सना मिलिमीटर असे लेबल करा. अंतिम बिंदू प्रकाशित श्रेणीचे वर्णन करतात; त्यांचा अर्थ असा नाही की प्रत्येक संभाव्य ओडी आणि आयडी जोडणी मानक स्टॉक आहे. द्वारे अचूक संयोजनाची पुष्टी कराप्रकाशित PEEK GF30 पाईप आकार श्रेणी.
| RFQ फील्ड | काय सांगायचे |
|---|---|
| रिक्त परिमाणे | OD × ID × कट लांबी, सर्व युनिट्ससह |
| समाप्त लिफाफा | कमाल समाप्त OD, किमान समाप्त आयडी आणि गंभीर वैशिष्ट्ये |
| स्टॉक लांबी | 1000 मिमी, 3000 मिमी किंवा पुरवठादार-कट तुकडे |
| प्रमाण | पूर्ण लांबी, रिक्त किंवा तयार भागांची संख्या |
| गंभीर भूमिती | एकाग्रता, सरळपणा, शेवटचा चौरसपणा आणि आवश्यक तेथे डेटाम योजना |
तयार-भाग सहनशीलतेपासून स्टॉक टॉलरन्स वेगळे करा आणि ऑर्डर करण्यापूर्वी मशीनिंग भत्ता निश्चित करा
उत्पादन पृष्ठ ±0.02 मिमी सहिष्णुता दर्शवते, परंतु RFQ ने त्याची व्याप्ती परिभाषित केल्याशिवाय ती आकृती कधीही पुनरावृत्ती करू नये. ते कोणते परिमाण कव्हर करते, ते मानक स्टॉक किंवा मशीन केलेल्या भागांना लागू होते का आणि कोणत्या मापन परिस्थितीत ते विचारा. OD सहिष्णुता, ID सहिष्णुता, भिंत भिन्नता, अंडाकृती आणि सरळपणा भिन्न नियंत्रणे आहेत.
मशीन केलेल्या घटकासाठी, तयार झालेली सहनशीलता स्वतंत्रपणे निर्दिष्ट करा आणि पुरवठादाराला पुरेसा मशीनिंग भत्ता निश्चित करू द्या. केवळ नाममात्र परिमाणांवर आधारित जवळ-निव्वळ ट्यूब ऑर्डर करू नका. काचेने भरलेले PEEK कडक आहे, परंतु अवशिष्ट ताण, उपकरणाचा दाब आणि मशीनिंग दरम्यान निर्माण होणारी उष्णता सामग्री काढून टाकल्यानंतरही एक पातळ भाग हलवू शकते.
30% काचेने भरलेले PEEK तापमान, लोड दिशा, रासायनिक प्रदर्शन आणि विद्युत शुल्काशी जुळवा
PEEK GF30 हे 30% ग्लास फायबर सह PEEK आहे. स्ट्रक्चरल कडकपणा वाढवण्यासाठी, रेंगाळण्याचे नियंत्रण सुधारण्यासाठी आणि भरलेल्या PEEK च्या तुलनेत मितीय हालचाली कमी करण्यासाठी मजबुतीकरण सामान्यतः निवडले जाते. ते फायदे अनुप्रयोग परिभाषित करण्याची आवश्यकता काढून टाकत नाहीत.
पुरवठादाराला सतत आणि कमी कालावधीचे तापमान, लोड दिशा, लोड कालावधी, सायकलिंग, वीण सामग्री आणि अपेक्षित पोशाख सांगा. रासायनिक प्रदर्शनासाठी, वास्तविक द्रव, एकाग्रता, तापमान, प्रदर्शनाची वेळ आणि यांत्रिक ताण उपस्थित आहे की नाही हे नाव द्या. "रासायनिक प्रतिरोधक" डिझाइन मंजुरीसाठी खूप विस्तृत आहे. इलेक्ट्रिकल भागांसाठी, बेस पॉलिमरचे वर्तन भरलेल्या कंपाऊंडमध्ये अपरिवर्तित आहे असे गृहित धरण्याऐवजी आवश्यक डायलेक्ट्रिक, इन्सुलेशन आणि ट्रॅकिंग गुणधर्म ओळखा.
जेव्हा कडकपणा, थर्मल विस्तार आणि मितीय नियंत्रण निर्णय घेतात तेव्हा GF30 ची तुलना न भरलेल्या PEEK शी करा
GF30 निवडा जेव्हा कडकपणा, रेंगाळण्याची प्रतिकारशक्ती आणि उष्णता अंतर्गत मितीय नियंत्रण हे डिझाइनमध्ये केंद्रस्थानी असते. लवचिकता, शुद्धता, पृष्ठभाग पूर्ण करणे किंवा कमी अपघर्षक मशीनिंग वर्तन अधिक महत्त्वाचे असते तेव्हा न भरलेल्या पीईकचा विचार करा. ग्लास फायबर टूल पोशाख वाढवते आणि न भरलेल्या सामग्रीपेक्षा वेगळी मशीन केलेली पृष्ठभाग तयार करू शकते. ट्युब्युलर स्टॉकची प्रक्रिया कशी झाली यावर आधारित ते दिशा-आधारित गुणधर्म देखील तयार करू शकतात.
जेनेरिक पीईके प्रॉपर्टी शीटमधून त्यांच्यामध्ये निवडू नका. वास्तविक ग्रेडसाठी डेटाची तुलना करा आणि घट्ट असेंब्लीसाठी, थर्मल-विस्तार मूल्य पाईप आणि तयार घटकाशी संबंधित दिशेने नोंदवले गेले आहे का ते विचारा.
ग्रेड-विशिष्ट डेटाशीटवर तन्य शक्ती, फ्लेक्सरल मॉड्यूलस, थर्मल विस्तार आणि रासायनिक प्रतिकार सत्यापित करा
उपयुक्त अवतरण अचूक कंपाऊंड ओळखते आणि त्याची डेटाशीट संलग्न करते. तन्य शक्ती, फ्लेक्सरल मापांक, विस्तार, थर्मल वर्तन, घनता आणि थर्मल विस्ताराचे गुणांक यांचे पुनरावलोकन करा, परंतु चाचणी पद्धत, नमुना अभिमुखता आणि कंडिशनिंग देखील तपासा. एकच हेडलाइन मूल्य एका मोल्ड केलेल्या नमुन्यावरून येऊ शकते जे मशीन केलेल्या ट्यूब भिंतीचे प्रतिनिधित्व करत नाही.
रासायनिक सुसंगततेला समान शिस्तीची आवश्यकता आहे. तुमच्या सेवा परिस्थितीच्या जवळ तापमान आणि एकाग्रतेवर ग्रेड-विशिष्ट पुरावे विचारा. अयशस्वी झाल्यास सुरक्षितता किंवा बंद होण्याचा धोका निर्माण झाल्यास, उत्पादन-प्रतिनिधी सामग्रीवर अनुप्रयोग चाचणीची योजना करा. प्रकाशित प्रतिकार सारण्या स्क्रीनिंग साधने आहेत; ते तणाव, द्रवपदार्थ, तापमान आणि एक्सपोजर वेळेच्या प्रत्येक संयोजनासाठी जबाबदार नाहीत.
ग्रेड ओळख, चाचणी पद्धती, लॉट ट्रेसिबिलिटी, तपासणी रेकॉर्ड आणि लागू अनुपालन दस्तऐवज आवश्यक आहेत
दस्तऐवजीकरण पॅकेज RFQ मध्ये लिहा जेणेकरून त्याची किंमत असेल आणि शिपमेंटपूर्वी तयार होईल. कमीतकमी, निर्माता आणि ग्रेड पदनाम, लॉट किंवा बॅच ट्रेसेबिलिटी, अनुरूपतेचे प्रमाणपत्र, लागू चाचणी पद्धती आणि मान्य परिमाणांसाठी तपासणी अहवालाची विनंती करा.
तुमच्या प्रकल्पाला पर्यावरण, गुणवत्ता, एरोस्पेस, ऑटोमोटिव्ह किंवा ग्राहक-विशिष्ट अनुपालन आवश्यक असल्यास, दस्तऐवज किंवा मानक आणि आवश्यक पुनरावृत्ती नाव द्या. सामग्री आंतरराष्ट्रीय आवश्यकतांचे पालन करते असे सामान्य विधान हे तुमच्या प्राप्त करणाऱ्या निरीक्षकांना आवश्यक असलेल्या प्रमाणपत्राचा पर्याय नाही. तसेच हे स्पष्ट करा की रेकॉर्डमध्ये प्रत्येक कट रिकाम्या मूळ लांबीपर्यंत ट्रेस करणे आवश्यक आहे आणि पॅकेजिंग लेबलमध्ये लॉट नंबर, रेखांकन पुनरावृत्ती आणि खरेदी-ऑर्डर लाइन असणे आवश्यक आहे का.
Ideal Plastic ला रेखाचित्र पुनरावृत्ती, सेवा शर्ती, प्रमाण, तपासणी पातळी, मशीनिंग स्कोप, पॅकेजिंग आणि वितरण गंतव्यासह कोट-रेडी पॅकेज पाठवा
तुमच्या पॅकेजमध्ये एक वर्तमान रेखाचित्र असावे, अनेक विरोधाभासी आवृत्त्या नाहीत. विनंती केलेला ग्रेड, OD × ID × लांबी, तयार लिफाफा, प्रमाण, सेवा वातावरण, गंभीर सहनशीलता, तपासणी पातळी आणि आवश्यक नोंदी समाविष्ट करा. आदर्श प्लास्टिक पूर्ण-लांबीच्या ट्यूब, कट ब्लँक्स किंवा तयार मशीन केलेले घटक पुरवत आहे की नाही ते परिभाषित करा. पॅकेजिंगच्या सूचनांमध्ये स्वच्छ गुंडाळणे, शेवटचे संरक्षण, भाग वेगळे करणे आणि आवश्यक तेथे बरेच वेगळे करणे याकडे लक्ष दिले पाहिजे.
गंतव्य देश, पोस्टल कोड, वितरण अटी आणि विनंती केलेली तारीख प्रदान करा. मोठा-व्यास किंवा 3000 मिमी प्रोफाइल मालवाहतूक आणि हाताळणीच्या अडचणी निर्माण करू शकतात जे तुकड्याच्या किमतीमध्ये दिसत नाहीत. सोबत ते तपशील पाठवत आहेसानुकूल PEEK GF30 पाईप चौकशीपुरवठादाराला त्याच आधारावर साहित्य, मशीनिंग, तपासणी आणि रसद उद्धृत करण्यासाठी पुरेशी माहिती देते.
खरेदीदार वारंवार विचारले जाणारे प्रश्न: स्टँडर्ड-स्टॉक उपलब्धता, सांगितलेल्या लीड वेळा, नमुने, मशीनिंग आणि धूळ नियंत्रण, पॅकेजिंग आणि आंतरराष्ट्रीय वितरण जोखीम
- सर्व सूचीबद्ध आकार त्वरित शिपमेंटसाठी उपलब्ध आहेत का?
- आदर्श प्लास्टिक मानक आकारांसाठी त्याच-दिवसाच्या शिपमेंटमध्ये नमूद करते, परंतु ऑर्डरच्या वेळी अचूक OD × ID, लांबी, प्रमाण आणि श्रेणीसाठी उपलब्धतेची पुष्टी केली पाहिजे.
- सानुकूल सामग्रीसाठी नमूद लीड टाइम काय आहे?
- नमूद सानुकूल लीड वेळ 7 ते 10 दिवस आहे. ते केवळ उत्पादन कव्हर करते की मशीनिंग, तपासणी, दस्तऐवजीकरण आणि संक्रमण समाविष्ट करते याची पुष्टी करा.
- आपण नमुना विनंती करावी?
- होय, जर पृष्ठभाग समाप्त, रंग, मशीनिंग प्रतिसाद किंवा फिट संवेदनशील असेल. नमुना समान दर्जाचा आहे आणि जेथे शक्य असेल तेथे, इच्छित उत्पादन मार्गाचा प्रतिनिधी असल्याची खात्री करा.
- मशीनिंग आणि ग्लास-फायबर धूळ कोणी नियंत्रित करावी?
- लिखित स्वरूपात मशीनिंग स्कोप नियुक्त करा. मशिन शॉपने योग्य कार्बाइड किंवा इतर पोशाख-प्रतिरोधक टूलिंग वापरावे, उष्णता आणि बुरांवर नियंत्रण ठेवावे आणि काचेने भरलेली पॉलिमर धूळ योग्य निष्कर्षण आणि कार्यस्थळाच्या प्रक्रियेसह कॅप्चर करावी. अचूक मशीनिंग पॅरामीटर्स भूमिती, टूलिंग, सेटअप आणि फिनिश आवश्यकतांवर अवलंबून असतात.
- भाग कसे पॅक करावे?
- तुमच्या प्राप्त प्रक्रियेसाठी आवश्यक असलेले स्वच्छ रॅपिंग, संरक्षित टोके, तयार पृष्ठभाग वेगळे करणे, भरपूर लेबले आणि ओलावा किंवा दूषित नियंत्रणे निर्दिष्ट करा.
- आंतरराष्ट्रीय वितरण जोखीम कशामुळे निर्माण होते?
- लांब प्रोफाइल, कस्टम दस्तऐवज, मितीय-वजन शुल्क आणि अस्पष्ट वितरण अटी ही सामान्य समस्या आहेत. रेखांकनासह गंतव्यस्थान आणि आवश्यक कागदपत्रे पाठवा, त्यानंतर Ideal Plastic ला त्याच्या लेखी अवतरणात उपलब्धता, व्याप्ती आणि शिपमेंट अटींची पुष्टी करण्यास सांगा.
