अचूक सीएनसी मशीनिंग आणि उच्च-तापमान इंजेक्शन मोल्डिंगद्वारे उत्पादित, आदर्श प्लास्टिक सानुकूलित पीईके बॅक-अप रिंग स्थिर कमी-घर्षण कार्यप्रदर्शन आणि नाडी दाब प्रतिरोधक प्रदान करतात. हायड्रॉलिक मशिनरी, तेल आणि गॅस डाउनहोल उपकरणे, सेमीकंडक्टर व्हॅक्यूम सिस्टम आणि रासायनिक द्रव उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते, ते कठोर औद्योगिक सीलिंग परिस्थितींसाठी कस्टम ड्रॉइंग उत्पादन, लहान-बॅच सॅम्पलिंग आणि मोठ्या प्रमाणात निर्यात ऑर्डरचे समर्थन करतात. आमच्याशी संपर्क साधा!

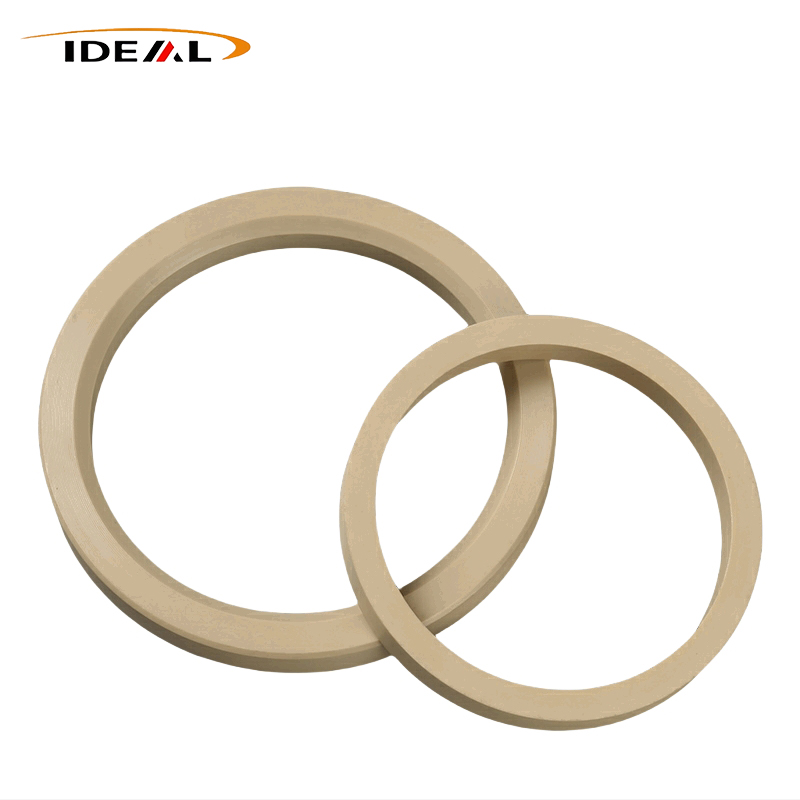

आदर्श प्लास्टिकएक PEEK बॅक-अप रिंग निर्माता आहे. उत्पादने कठोर सहाय्यक संरक्षणात्मक घटक आहेत जे विशेषतः उच्च-दाब सीलिंग सिस्टमसाठी डिझाइन केलेले आहेत. ते नेहमी स्वतंत्रपणे काम करण्याऐवजी लवचिक ओ-रिंग्ससह एकत्र केले जातात. एक कठोर संरक्षणात्मक अडथळा म्हणून, ते ओ-रिंग्सना अत्यंत दबावाखाली असेंब्ली गॅपमध्ये दाबले जाण्यापासून प्रभावीपणे प्रतिबंधित करतात, कातरणे नुकसान टाळतात आणि सीलिंग अपयशी ठरतात. हे संपूर्ण सीलिंग असेंब्लीचे दाब प्रतिरोधक स्तर आणि एकूण सेवा जीवनात लक्षणीय सुधारणा करते, ज्यामुळे ते उच्च-अंत औद्योगिक अचूक सीलिंग उपकरणांसाठी आवश्यक उपकरणे बनतात.
मुख्य स्मरणपत्र: उत्पादन प्रक्रियेची पर्वा न करता, अत्यंत कामाच्या वातावरणात पॉलिथेरेथेरकेटोन बॅक-अप रिंग्सची दीर्घकालीन मितीय स्थिरता आणि अँटी-वार्पिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी तणाव-निवारण ॲनिलिंग आवश्यक आहे.
|
आयटम
|
तपशील
|
|---|---|
|
उत्पादनाचे नाव
|
पॉलिथेरेथेरकेटोन बॅक-अप रिंग्ज
|
|
साहित्य
|
न भरलेले डोकावणे, कार्बनने भरलेले डोकावणे
|
|
रंग
|
काळा, बेज
|
|
अक्षीय जाडी जुळणारे मापदंड
|
1. ओ-रिंग विभाग 1.78: जुळणारे बॅक-अप रिंग जाडी 0.5-1.0mm2. ओ-रिंग विभाग 2.62: बॅक-अप रिंगची जाडी 1.5-1.8mm3 जुळत आहे. ओ-रिंग विभाग 3.53: जुळणारे बॅक-अप रिंग जाडी 1.8-2.0mm4. ओ-रिंग विभाग 5.33, 6.99: जुळणारी जाडी 2.0-4.1 मिमी
|
|
आतील व्यास (आयडी) श्रेणी
|
1. लहान आकार: 5mm-20mm2. मध्यम आकार: 20mm-100mm3. मोठा आकार: 100mm-300mm
|
|
आयामी सहिष्णुता
|
±0.02mm ~ ±0.05mm
|
|
नमुना सेवा
|
वाटाघाटी करणे
|
|
प्रमाणपत्रे
|
ISO9001, RoHS, रीच
|
|
मितीय मानके
|
AS568 इंपीरियल मानक, ISO3601 मेट्रिक मानक
|
|

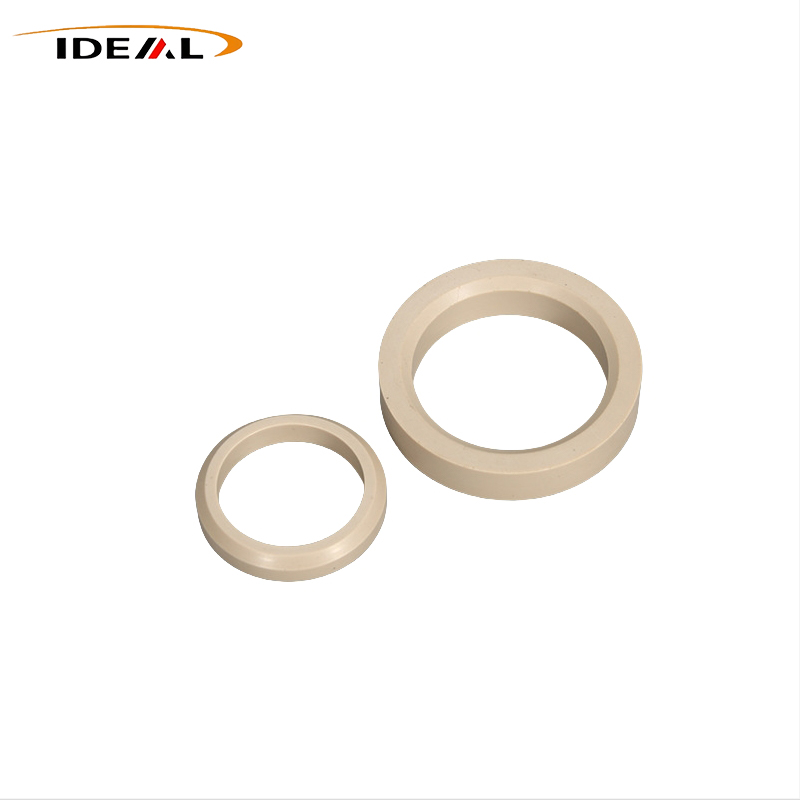

रचना प्रकार आणि सेवा
|
सॉलिड अनस्प्लिट प्रकार, बेव्हल कट/डायगोनल स्प्लिट प्रकार, स्टेप बॅक-अप रिंग प्रकार. रेखांकनानुसार मानक भागांच्या पुरवठा आणि नॉन-स्टँडर्ड सानुकूलित प्रक्रियेस समर्थन देते, मोठ्या प्रमाणात उत्पादनासाठी लहान-बॅच सॅम्पलिंग कव्हर करते.
|
या रिंग्स विशेषत: उच्च-दाब सीलिंग व्यवस्थेसाठी डिझाइन केलेले कठोर अँटी-एक्सट्रुजन मजबुतीकरण इन्सर्ट म्हणून काम करतात. ओ-रिंग्स सारख्या प्राथमिक लवचिक सीलचे एक्सट्रूजन नुकसान होण्यापासून संरक्षण करण्यासाठी ते PEEK पॉलिमरच्या अपवादात्मक भौतिक फायद्यांचा फायदा घेतात.
PEEK उत्कृष्ट अँटी-क्रीप कामगिरी प्रदर्शित करते. कायमस्वरूपी विकृती सतत जड कॉम्प्रेशन अंतर्गत क्वचितच उद्भवते. उच्च तापमानासह जोडलेल्या अत्यंत दबावाखालीही, रिंग भूमिती टिकवून ठेवतात आणि सतत ओ-रिंग्सचे संरक्षण करतात, विस्तारित चक्रांवर विश्वासार्ह अँटी-एक्सट्रुजन कार्यप्रदर्शन टिकवून ठेवतात.
उच्च आणि निम्न तापमानांदरम्यान वारंवार होणाऱ्या बदलांचा सामना करताना, पॉलीथेरेथेरकेटोन बॅक-अप रिंग्स स्पष्ट विकृतीशिवाय स्थिर थर्मल विस्तार वर्तन वैशिष्ट्यीकृत करतात. सामग्री कमी तापमानात लवचिक राहते आणि संपूर्ण सीलिंग असेंब्ली कार्यरत ठेवण्यासाठी उष्णतेखाली मऊ होण्यास प्रतिकार करते.
मजबूत स्ट्रक्चरल कडकपणा विश्वसनीय कॉम्प्रेशन प्रतिरोध प्रदान करते. नायलॉन पर्यायांपेक्षा वेगळे, PEEK नगण्य आर्द्रता शोषून घेते. पाण्याच्या संपर्कामुळे सूज येऊ शकत नाही, त्यामुळे असेंबली जॅमिंग आणि मितीय विचलन जोखीम पूर्णपणे काढून टाकली जातात.
अंतर्निहित घन स्व-वंगण कमी घर्षण गुणांक आणते. रेसिप्रोकेटिंग आणि रोटरी सीलिंग सिस्टमसाठी, बॅक-अप रिंग, ओ-रिंग आणि मेटल ग्रूव्हमधील घर्षण कमी राहते. अतिरिक्त वंगण अनावश्यक आहे, स्वच्छ तेल-मुक्त उत्पादन वातावरणाशी जुळते.
मजबूत यांत्रिक शक्ती PEEK ला चक्रीय दाब वाढ आणि आवर्ती प्रभाव भार सहन करण्यास सक्षम करते. सतत उच्च-दाबाच्या डाळींमध्ये क्रॅक तयार होणे आणि फ्रॅक्चर क्वचितच घडतात, ज्यामुळे ते हायड्रोलिक सिलेंडर आणि नाडी-दाब यंत्रासाठी योग्य बनतात.
उच्च-दाब सीलिंग स्ट्रक्चर्ससाठी जुळणारे संरक्षणात्मक उपकरणे म्हणून, या रिंग मुख्यतः तीव्र दबावाखाली एक्सट्रूझनमुळे उद्भवलेल्या ओ-रिंगच्या नुकसानाचे निराकरण करण्यासाठी इंजिनिअर केल्या जातात. ते विशेषत: उच्च उष्णता, अत्यंत दाब, रासायनिक गंज आणि पर्यायी दाब भार असलेल्या कठोर वातावरणात चांगले काम करतात - अशी परिस्थिती जिथे मानक PTFE किंवा नायलॉन बॅक-अप रिंग्ज अकालीच रांगण्यापासून अयशस्वी होतात.
हायड्रॉलिक आणि फ्लुइड पॉवर मशीनरी
तेल आणि वायू ऊर्जा शोधासाठी डाउनहोल उपकरणे
सेमीकंडक्टर व्हॅक्यूम प्रोसेसिंग सिस्टम
ऑन-बोर्ड एरोस्पेस घटक
रासायनिक द्रव हाताळणी उपकरणे
अचूक उच्च-दाब वैद्यकीय उपकरणे
आम्ही उच्च-कार्यक्षमता असलेल्या PEEK बॅक-अप रिंगच्या उत्पादनावर विशेष लक्ष केंद्रित करणारे व्यावसायिक उत्पादक आहोत. आम्ही उच्च-दाब सीलिंग परिस्थितींमध्ये प्रचलित वेदना बिंदू खोलवर ओळखतो जे बहुतेक अंतिम वापरकर्त्यांना त्रास देतात:
- सतत उच्च दाबाखाली ओ-रिंग एक्सट्रूजन अयशस्वी
- कोल्ड फ्लोचे विरूपण आणि बॅक-अप रिंग्जचे कायमचे विरूपण
- फील्ड इन्स्टॉलेशन नंतर उत्पादन वॉरपेज आणि सिस्टम लीकेज
मुख्य प्रवाहातील PEEK बॅक-अप रिंग पुरवठादार केवळ हे सुनिश्चित करतात की उत्पादने खोलीच्या तापमानात मूलभूत स्वरूप आणि आयामी मानकांची पूर्तता करतात, तर मोठ्या प्रमाणात अंतर्गत अवशिष्ट तणावाच्या नियंत्रणाकडे दुर्लक्ष करतात. अशी उत्पादने खोली-तापमानाची नियमित तपासणी सहज पार पाडतात परंतु अत्यंत एकत्रित उच्च तापमान आणि उच्च दाबामुळे ते लवकर अपयशी ठरतात. हे अपरिहार्यपणे ठरते:
- अनपेक्षित आणि अनियोजित उपकरणे डाउनटाइम
- वारंवार भाग बदलणे आणि देखभाल खर्चात झपाट्याने वाढ
- हायड्रॉलिक आणि द्रव सीलिंग सिस्टमचे अस्थिर ऑपरेशन
या सामान्य उद्योगातील त्रुटी दूर करण्यासाठी, आम्ही ताण-निवारण ॲनिलिंग ही एक अनिवार्य कोर उत्पादन प्रक्रिया म्हणून घेतो, जी आमची उत्पादने सामान्य समकक्षांपेक्षा वेगळी करते. आमची सर्व उत्पादने, मग ते अचूक सीएनसी मशीन केलेले असोत किंवा उच्च-तापमानाचे इंजेक्शन मोल्ड केलेले असोत, प्रमाणित उत्पादन प्रक्रियेचा अवलंब करा:
- कडक सेगमेंटेड तापमान-नियंत्रित ॲनिलिंग: मशीनिंग आणि मोल्डिंग दरम्यान निर्माण होणारा अंतर्गत अवशिष्ट ताण दूर करते
- जास्तीत जास्त ताण सोडणे: कठोर कामकाजाच्या परिस्थितीत स्थापनेनंतरचे विकृती टाळते
- स्थिर एकूण कामगिरी: वास्तविक उच्च-तापमान आणि उच्च-दाब ऑपरेटिंग वातावरणात सातत्यपूर्ण सपाटपणा आणि अचूक मितीय स्थिरतेची हमी देते
आम्ही विविध वैशिष्ट्यांसह सानुकूल करण्यायोग्य पॉलिएथेरकेटोन बॅक-अप रिंग्सची संपूर्ण लाइनअप प्रदान करतो, मुख्य प्रवाहातील मॉडेल आणि वैयक्तिक समाधाने समाविष्ट करतो:
- उत्पादनाचे प्रकार: घन अंतहीन रिंग, बायस-कट स्प्लिट रिंग आणि कस्टम स्टेप्ड रिंग
- मानक तपशील: AS568 आणि ISO3601 मानकांशी सुसंगत पूर्ण आकार
- कस्टमायझेशन सेवा: ग्राहकांच्या विशेष तांत्रिक रेखाचित्रांनुसार पूर्णपणे तयार केलेली उत्पादने
- कच्च्या मालाचे पर्याय: आयात केलेले आणि घरगुती न भरलेले शुद्ध PEEK, वर्धित सामर्थ्य आणि पोशाख प्रतिरोधकतेसाठी कार्बन फायबरने भरलेले PEEK
आमच्या अष्टपैलू पॉलीथेरेथेरकेटोन बॅक-अप रिंग्स सेमीकंडक्टर उपकरणे, डाउनहोल ऑइल आणि गॅस सुविधा, उच्च-दाब हायड्रॉलिक सिस्टम्स, नवीन ऊर्जा उपकरणे आणि रासायनिक प्रक्रिया यंत्रसामग्री, विविध कठोर ऑपरेटिंग आवश्यकता पूर्ण करणाऱ्या विविध अत्यंत कार्यरत परिस्थितींमध्ये मोठ्या प्रमाणावर लागू केल्या जातात.

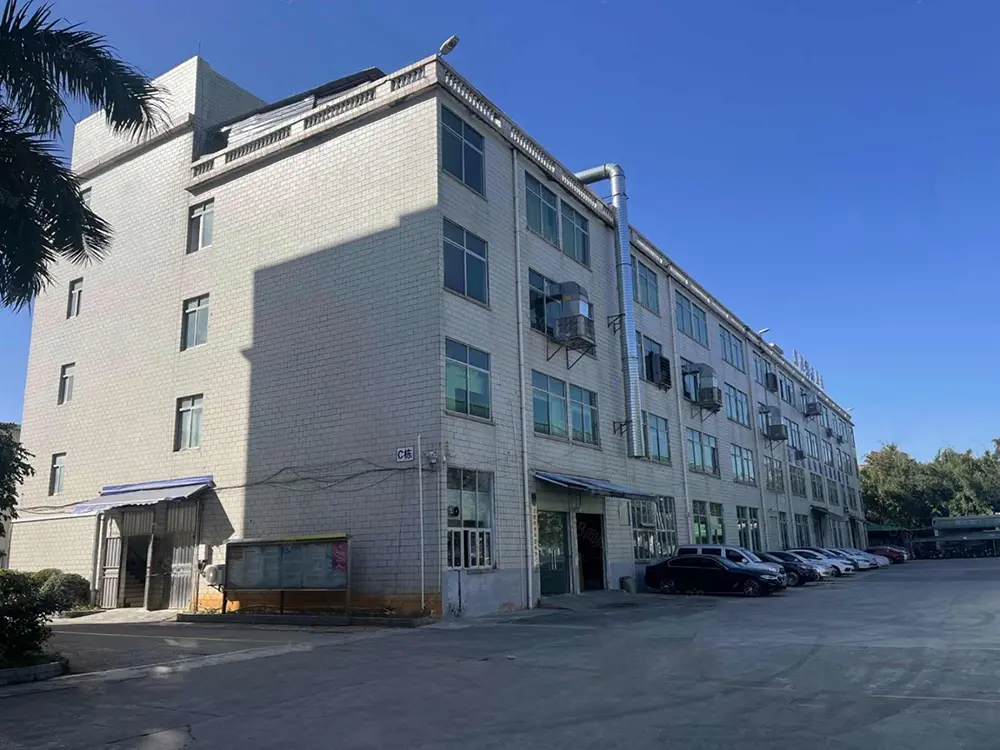

उच्च-दाब PEEK सीलिंग सहाय्यक घटकांचा एक विश्वासार्ह पुरवठादार म्हणून, ग्वांगझू आयडियल प्रीमियम बॅक-अप रिंग तयार करण्यात माहिर आहे जे हायड्रॉलिक आणि द्रव प्रणालींमध्ये लवचिक सील एक्सट्रूजन प्रभावीपणे प्रतिबंधित करते. आमचे मुख्य फायदे खालीलप्रमाणे सारांशित केले आहेत:
- व्यावसायिक तांत्रिक समर्थन: सानुकूलित परिमाणे आणि सुधारित साहित्य सूत्रांना समर्थन देण्यासाठी प्रौढ R&D आणि उत्पादन संघ
- परिस्थिती-देणारं सानुकूलन: विविध तीव्र दाब आणि तापमान कार्य वातावरण लक्ष्यित उत्पादने ऑप्टिमाइझ करा
- जागतिक सेवा कव्हरेज: दीर्घकालीन सहकारी क्लायंटमध्ये हायड्रॉलिक सिलिंडर उत्पादक, फ्लुइड व्हॉल्व्ह एंटरप्रायझेस आणि अनेक देश आणि प्रदेशांमधील ऑफशोअर अभियांत्रिकी उपकरणे पुरवठादार यांचा समावेश होतो.
A1: नक्कीच नाही. ओ-रिंग्स सीलिंग इफेक्ट्ससाठी लवचिक रीबाउंड पुरवतात, तर पॉलीथेरथेरकेटोन बॅक-अप रिंग्स फक्त अँटी-एक्सट्रूजन संरक्षण देतात. दोन भाग जुळलेल्या सेट म्हणून स्थापित करणे आवश्यक आहे.
A2: सॉलिड एंडलेस रिंग्समध्ये उच्च कडकपणा आणि अत्यंत दबावाखाली अधिक चांगली कामगिरी असते. स्प्लिट व्हेरिएंट सील ग्रूव्ह्समध्ये अडचण-मुक्त स्थापनेला अनुमती देतात, फिटिंग स्ट्रक्चर्स ज्यांना वारंवार वेगळे करणे आणि पुन्हा एकत्र करणे आवश्यक आहे. घन शैलींच्या तुलनेत त्यांचे कमाल दाब रेटिंग किंचित कमी आहे.
A3: PEEK मध्ये उच्च कडकपणा, तसेच रेंगाळणे आणि शीत प्रवाहासाठी मोठ्या प्रमाणात वाढीव प्रतिकार आहे. हे उच्च तापमान आणि उच्च दाब अंतर्गत विकृती आणि अकाली अपयशाचा प्रतिकार करते PTFE पेक्षा खूप चांगले. PTFE मऊ आणि अधिक किफायतशीर आहे केवळ मूलभूत कमी-दाब कामाच्या परिस्थितीसाठी.
A4: होय. द्विदिशात्मक कामकाजाच्या परिस्थितीत दोन्ही बाजूंनी दबाव सतत बदलतो. ओ-रिंगला दोन बाजूंनी कठोर आश्वासक संरक्षण आवश्यक आहे. जेव्हा दाब उलटतो तेव्हा सिंगल-साइड इन्स्टॉलेशन सीलचे नुकसान करेल.
A5: सर्वात सामान्य कारण म्हणजे अंतर्गत अवशिष्ट ताण अपुरा काढून टाकणे. एकदा उपकरणे तापली आणि दाब सहन केला की, रिंग आकाराच्या बाहेर पडतात आणि लहान अंतर निर्माण करतात. ओ-रिंग्स नंतर या अंतरांमधून पिळून जातात आणि अपरिवर्तनीय नुकसान टिकवून ठेवतात.
A6: CNC मशीनिंगद्वारे उत्पादित ठोस अंतहीन पॉलीथेरेथेरकेटोन बॅक-अप रिंग्सना प्राधान्य द्या. हे इंजेक्शन मोल्डिंगमधील स्प्लिट स्ट्रक्चर्स आणि वेल्ड लाइन दोषांसह कमतरता टाळते. दरम्यान, पुरवठादार प्रमाणित ॲनिलिंग स्ट्रेस रिलीफ प्रक्रिया लागू करतो याची पुष्टी करा.
A7: भरपूर सेमीकंडक्टर प्रक्रिया उच्च दाबाखाली चालतात, जेथे FFKM O-रिंग्स एक्सट्रूजन नुकसान होण्याची शक्यता असते. PEEK मजबूत अँटी-क्रीप कामगिरी प्रदान करते. याशिवाय, शुद्ध PEEK ग्रेड कमीत कमी मटेरियल आउटगॅसिंग व्युत्पन्न करतात, प्रक्रिया चेंबर्समध्ये कठोर स्वच्छतेच्या गरजा पूर्ण करतात.
