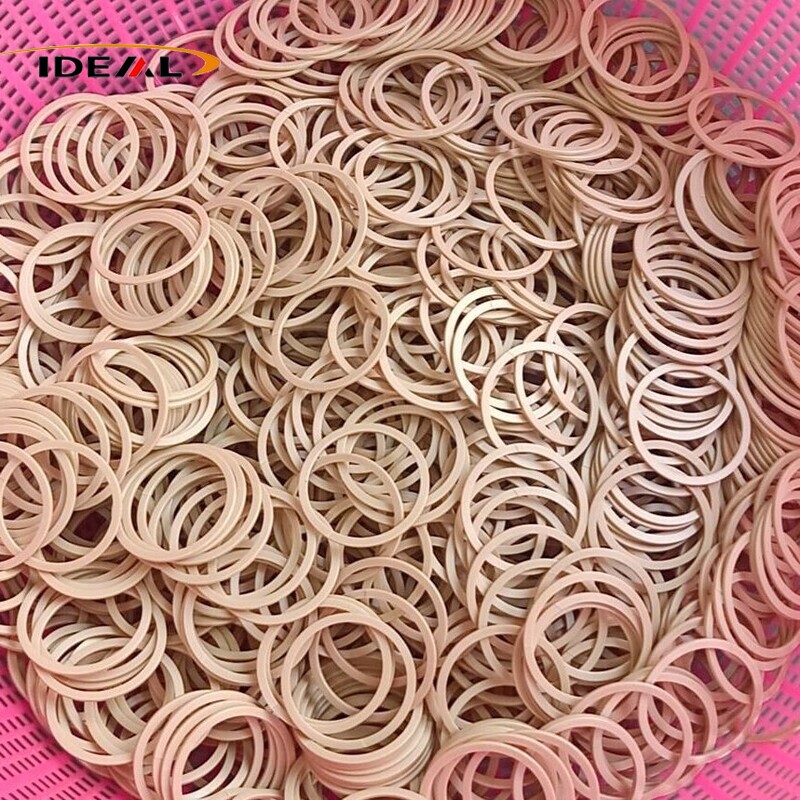

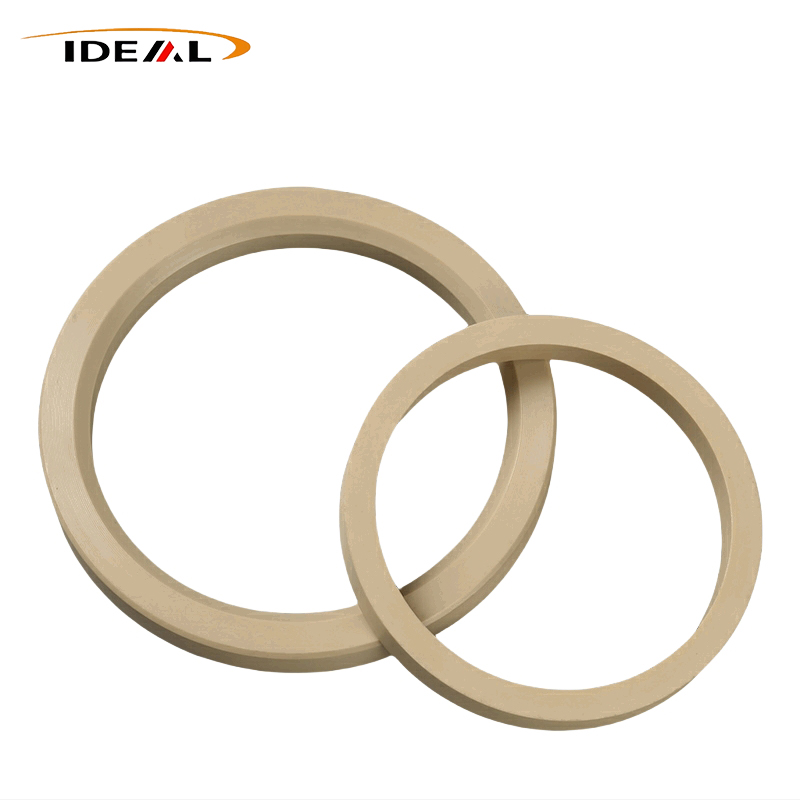

Ideal Plastic Factory च्या PEEK सीलिंग रिंग हे उच्च-कार्यक्षमतेचे अभियांत्रिकी प्लास्टिक घटक आहेत जे सीलिंग आणि सपोर्टसाठी डिझाइन केलेले आहेत, उच्च कडकपणा आणि रेंगाळण्याची प्रतिकारशक्ती द्वारे वैशिष्ट्यीकृत. अचूक CNC मशिनिंग आणि उच्च-तापमान इंजेक्शन मोल्डिंग वापरून उत्पादित केले जाते—तणाव-निवारण ॲनिलिंगद्वारे पूरक—ही उत्पादने उच्च मितीय अचूकता आणि सातत्यपूर्ण बॅच-टू-बॅच गुणवत्ता देतात. आम्ही गैर-मानक रेखाचित्रे, लहान-बॅच सॅम्पलिंग आणि मोठ्या प्रमाणात निर्यात ऑर्डरवर आधारित सानुकूल उत्पादनास समर्थन देतो.

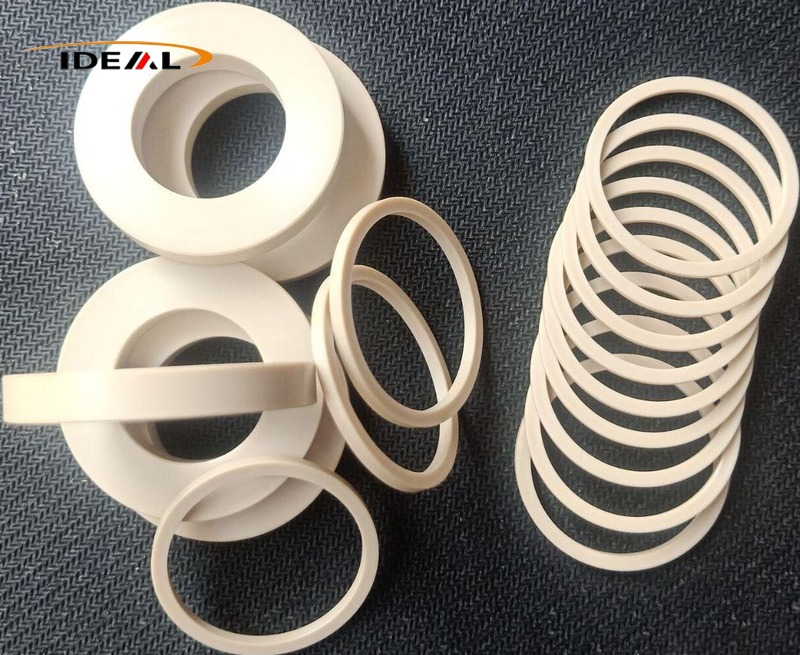

PEEK सीलिंग रिंग ऑफरआदर्श प्लास्टिक कारखानाउच्च-कार्यक्षमता असलेले कंकणाकृती सीलिंग आणि सपोर्ट घटक आहेत जे पॉलीथेरथेरकेटोन बेस मटेरियलपासून बनवले जातात. ग्राहक सामान्यत: त्यांना मार्गदर्शक रिंग, सपोर्ट रिंग आणि अँटी-एक्सट्रूजन बॅक-अप रिंग म्हणून तैनात करतात, जे डायनॅमिक आणि स्टॅटिक सीलिंग ग्रूव्हमध्ये पूर्णपणे बसतात.
हे कंकणाकृती घटक एकाच वेळी अनेक व्यावहारिक उद्दिष्टे पूर्ण करतात: दिशादर्शक गती, अपघर्षक पोशाखांना प्रतिकार करणे, संरचनात्मक भार सहन करणे आणि सील बाहेर काढणे प्रतिबंधित करणे. एक महत्त्वाचा तपशील लक्षात घेण्यासारखा आहे: जवळजवळ सर्व स्टँडअलोन पॉलीथेरथेरकेटोन सीलिंग रिंगमध्ये रबरमध्ये अंतर्निहित लवचिक गुणधर्म नसतात. योग्य सीलिंग कामगिरीसाठी, ते सहायक लवचिक भागांसह जुळले पाहिजेत.
PTFE आणि नायलॉन सीलिंग रिंग्सच्या विरोधात सेट केल्यावर, PEEK पर्याय अत्यंत कामाच्या परिस्थितीत रेंगाळण्यासाठी खूप मजबूत प्रतिकार देतात: उच्च उष्णता, उच्च दाब आणि संक्षारक रासायनिक द्रव. ते पारंपारिक सीलसह दिसणारे आवर्ती औद्योगिक वेदना बिंदू प्रभावीपणे सोडवतात, ज्यात शीत प्रवाह विकृती, मितीय शिफ्ट आणि अकाली ब्रेकडाउन समाविष्ट आहे. या विश्वासार्ह वैशिष्ट्यांमुळे, ते असंख्य क्षेत्रांमधील प्रीमियम औद्योगिक उपकरणांसाठी सीलिंग असेंब्लीमध्ये व्यापकपणे एकत्रित केले जातात.
वास्तविक-जागतिक ऑपरेशनमध्ये, पॉलीथेरेथेरकेटोन सीलिंग रिंग केवळ कडक सरकत्या पृष्ठभाग म्हणून कार्य करतात जे उष्णता, घर्षण आणि विकृतीला तोंड देतात. प्रभावी सीलिंगसाठी आवश्यक असलेले सर्व कंप्रेसिव्ह प्रीलोड हे बाह्य लवचिक हार्डवेअर, जसे की O-रिंग्ज आणि मेटल एनर्जाइज्ड स्प्रिंग्समधून येतात. हा मुख्य फरक पॉलिथेरेथेरकेटोन सीलिंग रिंग्स मूलभूतपणे सॉलिड रबर सीलिंग रिंग्सपासून वेगळे करतो.
उच्च-दाब वातावरणात, लवचिक सीलिंग रिंग सहजपणे द्रव माध्यमांद्वारे सीलिंग ग्रूव्हमधील लहान असेंबली अंतरांमध्ये भाग पाडतात. या सतत पिळण्यामुळे अखेरीस इलास्टोमरची कातरणे फुटते.
कठोर अडथळा म्हणून स्थापित केलेले, PEEK बॅक-अप रिंग्ज ओ-रिंग्ज क्लिअरन्समध्ये बाहेर काढण्यापासून अवरोधित करतात. हे सेटअप संपूर्ण सीलिंग प्रणालीचे एकूण दाब रेटिंग वाढवते आणि पेअर केलेल्या ओ-रिंग्सचे सेवा आयुष्य मोठ्या प्रमाणात वाढवते.
परस्पर किंवा रोटरी हालचालीसाठी पिस्टन आणि पिस्टन रॉड्सवर फिट केलेले, या रिंग पार्श्व भार शोषून घेतात आणि अचूक अक्षीय संरेखन राखतात. ते यांत्रिक घटकांमधील धातू-ते-धातूचा थेट संपर्क थांबवतात, उपकरणाच्या ऑपरेशन दरम्यान तयार होणारे रेडियल विक्षेपण ऑफसेट करतात आणि असमान बाजूच्या भारांमुळे उद्भवलेल्या नुकसानापासून अंतर्गत सीलिंग घटकांचे संरक्षण करतात.
|
आयटम
|
तपशील तपशील
|
|---|---|
|
उत्पादनाचे नाव
|
पीक (पॉलीथर इथर केटोन) सीलिंग रिंग्ज
|
|
उपलब्ध साहित्य
|
न भरलेले शुद्ध पीईके, कार्बन फायबर भरलेले पीईके, कार्बन फायबर + ग्रेफाइट + पीटीएफई संमिश्र ल्युब्रिकेटेड सुधारित पीईके
|
|
रंग पर्याय
|
बेज (नैसर्गिक पीक), काळा (भरलेले सुधारित ग्रेड)
|
|
उत्पादन प्रक्रिया
|
CNC प्रेसिजन मशीनिंग / उच्च-तापमान अचूक इंजेक्शन मोल्डिंग
|
|
आयामी सहिष्णुता
|
CNC मशीनिंग: ±0.02~±0.05 मिमी इंजेक्शन मोल्डिंग: ±0.08~±0.10 मिमी
|
|
पृष्ठभाग खडबडीतपणा
|
CNC मशीनिंग: Ra 1.6 – Ra 3.2 इंजेक्शन मोल्डिंग: Ra 3.2 – Ra 6.3
|
|
प्रमाणपत्रे
|
ISO9001, RoHS, रीच
|
|
उत्पादनाचे प्रकार
|
PEEK मार्गदर्शक रिंग, परिधान-प्रतिरोधक समर्थन रिंग, PEEK बॅक-अप रिंग
|
डायनॅमिक रोटरी आणि रेसिप्रोकेटिंग सीलिंग पॉइंट्ससाठी इंजिनिअर केलेले, पॉलीथेरथेरकेटोन सीलिंग रिंग्स चढउतार दबाव आणि तापमानात स्थिर परिमाण राखतात. अंगभूत अँटी-क्रीप आणि अँटी-कोल्ड-फ्लो गुणधर्म चक्रीय हालचाली दरम्यान कायमस्वरूपी आकार विकृती टाळतात. अंतर्निहित कमी-घर्षण वैशिष्ट्यांसह, ते वारंवार यांत्रिक प्रभावाचा सामना करतात आणि सातत्यपूर्ण पोशाख प्रतिरोध प्रदान करतात.
लवचिक रीबाउंडवर अवलंबून असलेल्या लवचिक रबर सीलच्या विपरीत, पीईके सीलिंग रिंग्स उच्च स्ट्रक्चरल कडकपणा दर्शवतात, डायनॅमिक मेकॅनिकल सीलिंग स्ट्रक्चर्ससाठी अचूक स्थितीचे समर्थन करतात.
सतत बदलणारे भार आणि तापमान बदलांमध्ये, सामग्री कायमस्वरूपी विकृती टाळते. हे सीलिंग इंटरफेसला दीर्घ ऑपरेटिंग सायकलमध्ये उत्तम प्रकारे फिट ठेवते, शाफ्ट आणि रेखीय मोशन सीलिंग असेंब्लीसाठी आदर्श आहे.
नैसर्गिक कमी-घर्षण वैशिष्ट्ये वीण हार्डवेअरवरील पोशाख कमी करतात. वारंवार सापेक्ष हालचाल करणाऱ्या उपकरणांसाठी, या सीलिंग रिंग कण तयार करतात आणि ऑटोमेशन आणि वैद्यकीय उपकरणांमध्ये तेल-मुक्त काम करण्याच्या परिस्थितीला सामावून घेतात.
हायड्रॉलिक मीडिया, कटिंग फ्लुइड्स आणि सौम्य संक्षारक द्रावणांशी संपर्क साधताना PEEK स्थिर भौतिक स्वरूप राखते. नॉन-ऑक्सिडायझिंग केमिकल एजंट, माफक प्रमाणात आक्रमक वातावरणात कार्यरत द्रव नियंत्रण उपकरणे यांच्यामुळे क्षय आणि सूज क्वचितच सुरू होते.
हे स्लाइडिंग घटक स्टेप्सील्स आणि ग्लाइड रिंग्ससह एकत्रित सीलिंग कॉन्फिगरेशनसाठी इंजिनियर केलेले आहेत आणि नेहमी ओ-रिंग इलास्टोमर्ससह जोडलेले कार्य करतात.
ओ-रिंग्स सातत्यपूर्ण प्री-टेन्शन फोर्स पुरवतात, तर पीईके सरकणारी पृष्ठभाग प्रक्रिया द्रव आणि घर्षण समकक्षांशी थेट संपर्क साधतात. ते सरकता पोशाख प्रतिरोध आणि द्रवपदार्थ ठेवण्याची जबाबदारी घेतात. अशी उत्पादने मोठ्या प्रमाणावर उच्च-दाब रेसिप्रोकेटिंग हायड्रॉलिक सिलेंडर्स आणि रोटरी सीलिंग असेंब्लींवर लागू केली जातात.
नियुक्त खोबणीत बसवल्यानंतर, लवचिक घटक (बहुतेक प्रकरणांमध्ये ओ-रिंग्ज) संकुचित होतात आणि रेडियल प्रीलोड फोर्स तयार करतात. ही स्थिर शक्ती पीईके सीलिंग रिंगला वीण सीलिंग पृष्ठभागाच्या विरूद्ध, बाह्य शाफ्ट पृष्ठभाग किंवा अंतर्गत सिलेंडरच्या भिंतीवर घट्टपणे दाबते.
तंतोतंत मशीन केलेल्या एंड फेससह, सूक्ष्म अंतर भरण्यासाठी आणि द्रव गळती रोखण्यासाठी PEEK रिंग जवळून बसतात. अंतर्गत मध्यम दाब वाढल्याने, सील रिंगवर अधिक कॉम्प्रेशन केले जाते. जुळणाऱ्या पृष्ठभागांमधील संपर्क दाब त्यानुसार वाढतो, दबाव-सक्रिय स्वयं-टाइटनिंग सीलिंग कार्यप्रदर्शन सक्षम करते.
लवचिक भाग सतत स्थिर प्रीलोड प्रेशर आउटपुट करतात, PEEK सीलिंग रिंग सतत हलत्या वीण पृष्ठभागांना घट्ट चिकटून ठेवतात.
सिस्टम फ्लुइड प्रेशर प्रत्येक PEEK रिंगच्या मागील बाजूस कार्य करते. संपर्क विशिष्ट दाब वाढवण्यासाठी हे सीलिंग ओठ बाहेरून ढकलते, त्यामुळे एक शाश्वत सेल्फ-टाइटिंग सीलिंग प्रभाव तयार होतो.
U-आकाराचे PEEK स्लाइडिंग शेल आतमध्ये धातूचा उर्जायुक्त स्प्रिंग व्यापते. इन्स्टॉलेशन केल्यावर, पीईके स्लाइडिंग रिंग उघडण्यासाठी कॉम्प्रेस्ड स्प्रिंग बाहेरच्या दिशेने विस्तारते, सीलिंगसाठी प्रारंभिक संपर्क प्रीलोड तयार करते.
दीर्घकाळ धावल्यानंतर तापमानात चढउतार आणि किरकोळ अपघर्षक पोशाख होतील. मितीय फरकांची भरपाई करण्यासाठी अंतर्गत स्प्रिंग हळूहळू रीबाउंड होते आणि संपूर्ण सेवा चक्रात स्थिर सीलिंग संपर्क दाब राखला जाऊ शकतो.

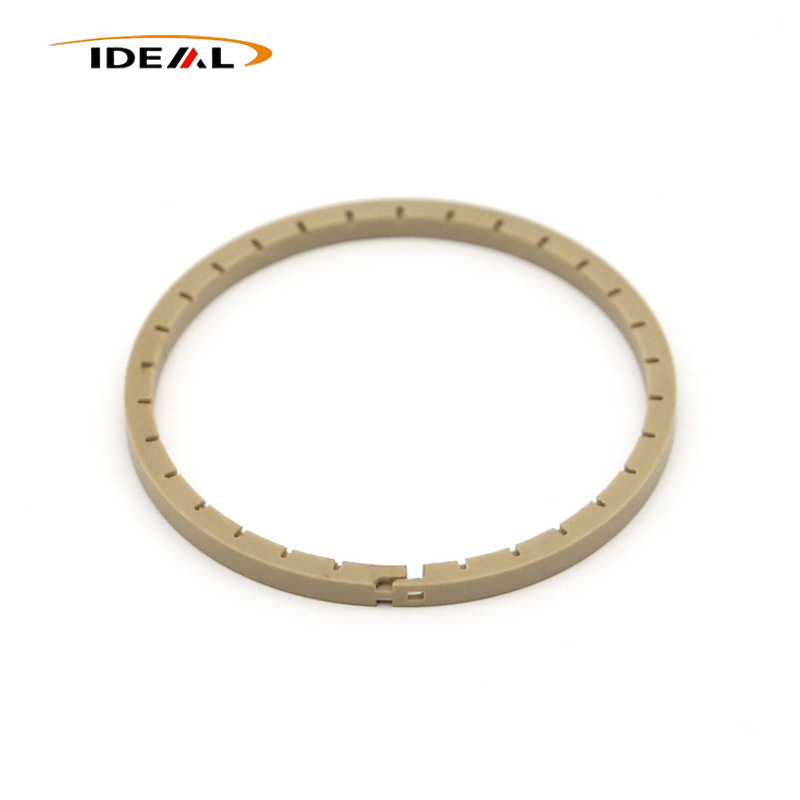

स्प्लिट कट्स केवळ सीलिंग ग्रूव्हमध्ये इंस्टॉलेशन सुलभ करण्यासाठी डिझाइन केलेले आहेत.
सर्पिल खाच:असेंब्ली आणि कॉम्प्रेशन केल्यानंतर, सर्पिल कटच्या दोन बाजू एकमेकांच्या विरूद्ध शिफ्ट होतात आणि पूर्णपणे बंद होतात. गळतीचे मार्ग मोठ्या प्रमाणात काढून टाकले जातात, ज्यामुळे हे डिझाइन उच्च-दाबाच्या परिस्थितीसाठी योग्य बनते ज्यांना जवळजवळ शून्य द्रव गळतीची आवश्यकता असते.
सरळ कट आणि साधे कोन कट:स्थापनेनंतरच्या नॉच पोझिशनवर मिनिट लीकेज गॅप राहतो. एकूण शून्य गळतीची मागणी करणाऱ्या उच्च-दाब डायनॅमिक सीलिंगसाठी या शैली लागू नाहीत.
या कारणास्तव, उच्च-दाब डायनॅमिक सीलिंग ऍप्लिकेशन्ससाठी सर्पिल स्प्लिट रिंग्स किंवा सॉलिड वन-पीस अनस्लिट रिंग्स सर्वोच्च पसंती राहतील.
क्रीप रेझिस्टन्स, थर्मल स्टॅबिलिटी, रासायनिक जडत्व आणि घर्षण प्रतिकार या एकत्रित शक्तींबद्दल धन्यवाद, पॉलिएथेरकेटोन सीलिंग रिंग्स उच्च उष्णता, तीव्र दाब, संक्षारक परिसर आणि अति-स्वच्छ कार्य वातावरणात कार्यरत प्रीमियम औद्योगिक यंत्रसामग्रीसाठी मोठ्या प्रमाणावर तैनात केले जातात.
उच्च-दाब हायड्रॉलिक सिलेंडर्स, सर्वो व्हॉल्व्ह आणि व्हॉल्व्ह मॅनिफोल्ड्सच्या सीलिंग ग्रूव्हमध्ये सपोर्ट रिंग किंवा बॅक-अप रिंग म्हणून लागू केले जाते. ते उच्च द्रवपदार्थाच्या दाबामुळे होणारे एक्सट्रूजन प्रभावीपणे अवरोधित करतात आणि सीलिंग घटकांशी जुळण्याचे सेवा चक्र वाढवतात. द्विदिशात्मक दबाव परिस्थितीसाठी, या रिंग सीलिंग असेंब्लीच्या दोन्ही बाजूंना स्थापित केल्या जाऊ शकतात.
सामान्यतः डाउनहोल टूल्स आणि वेलहेड सीलिंग असेंब्लीला बसवले जाते. अत्यंत उष्णता, उच्च दाब आणि संक्षारक तेल-वायू मीडिया डाउनहोलचा सामना करताना, त्यांची मजबूत अँटी-क्रीप क्षमता स्थिर दीर्घकालीन ऑपरेशनची हमी देते. अति-उच्च-दाब सेवा परिस्थितीसाठी सॉलिड नॉन-स्प्लिट इंटिग्रेटेड रिंग्जची जोरदार शिफारस केली जाते.
व्हॅक्यूम चेंबर्स आणि प्रक्रिया गॅस पाइपलाइन वाल्व्हवर वापरले जाते. अल्ट्रा-लो आउटगॅसिंगसाठी येथे न भरलेले व्हर्जिन पीईके ग्रेड अनिवार्य आहे, जे FFKM/O-रिंग सीलचे रक्षण करते. कार्बनने भरलेले PEEK रूपे अशा अनुप्रयोगांसाठी पूर्णपणे प्रतिबंधित आहेत.
अणुभट्टी कनेक्टर आणि उच्च-दाब फिल्टर पाइपलाइनवर स्थापित. आम्ल, अल्कली आणि विविध सेंद्रिय सॉल्व्हेंट्सच्या संपर्कात असताना या रिंग स्थिर कामगिरी राखतात.
हायड्रोजन एनर्जी व्हॉल्व्ह आणि ऊर्जा स्टोरेज चाचणी उपकरणांवर उच्च-दाब द्रव सीलिंगसाठी योग्य.
विस्तीर्ण तापमान श्रेणी आणि स्वच्छतेच्या कठोर मानकांची मागणी करणाऱ्या निर्जंतुकीकरण चक्रांच्या संपर्कात असलेल्या फ्लुइड व्हॉल्व्ह असेंब्लीसाठी आदर्श.
- गंभीर औद्योगिक उपकरणांसाठी उच्च-कार्यक्षमता PEEK सीलिंग रिंगवर लक्ष केंद्रित केले
- सानुकूल डिझाइन आणि स्थिर वस्तुमान उत्पादनात विशेष
- लक्ष्य: मानक उत्पादने सोडवू शकत नसलेल्या सीलिंग अपयशांचे निराकरण करा
- उच्च दाबाने सील बाहेर काढणे किंवा तुटणे
- भारदस्त तापमानात विकृत होणे, ताना किंवा गळती
- रासायनिक द्रवांमध्ये कोरड किंवा फुगणे
- परस्पर / फिरवत हालचालीमध्ये लवकर बाहेर पडा
- परिमाण विसंगतीमुळे असेंबली अपयश
- अनियोजित डाउनटाइम आणि उच्च देखभाल खर्च
- आम्ही अवशिष्ट ताण, सपाटपणा आणि क्रिस्टलायझेशन संकोचन नियंत्रित करतो - मुख्य घटक बहुतेक पुरवठादारांनी दुर्लक्षित केले
- आमचे सील उच्च तापमान आणि उच्च दाबाखाली स्थिर राहतात
- वेगवान विकृती नाही, गळती नाही, वीण पृष्ठभागांवर स्क्रॅचिंग नाही
- दीर्घ सेवा आयुष्य आणि कमी देखभाल व्यत्यय
- दोन विश्वसनीय प्रक्रिया: अचूक सीएनसी मशीनिंग आणि अचूक इंजेक्शन मोल्डिंग
- परिमाण स्थिर करण्यासाठी सर्व PEEK सीलसाठी अनिवार्य ॲनिलिंग
- सामग्रीपासून तयार उत्पादनापर्यंत पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण
- डिलिव्हरीपूर्वी 100% व्हिज्युअल आणि मितीय तपासणी
- यासाठी सानुकूल करण्यायोग्य मटेरियल फॉर्म्युलेशन:
- प्रतिरोधक पोशाख
- गंज प्रतिकार
- इन्सुलेशन कामगिरी
- डायनॅमिक कामाच्या परिस्थितीत स्थिर (रोटरी / परस्पर)
- उत्कृष्ट रासायनिक सुसंगतता आणि संरचनात्मक स्थिरता
- हायड्रोलिक प्रणाली
- स्वयंचलित उत्पादन उपकरणे
- वैद्यकीय द्रव नियंत्रण यंत्रणा
- जगभरात अचूक साधने आणि औद्योगिक ऑटोमेशन
- व्यावसायिक अभियांत्रिकी प्लास्टिक सीलिंग घटक निर्माता
- परिपक्व PEEK प्रक्रिया अनुभव
- स्थिर गुणवत्ता, विश्वसनीय वितरण, जागतिक सेवा
- उच्च-कार्यक्षमता सील आवश्यक असलेल्या औद्योगिक ग्राहकांसाठी दीर्घकालीन भागीदार
A1: नाही. PEEK मध्ये केवळ कोणत्याही लवचिकतेसह उच्च कडकपणा आहे. घट्ट सीलिंगसाठी आवश्यक असलेले सर्व कंप्रेसिव्ह प्रीलोड ओ-रिंग्स किंवा मेटल एनर्जाइज्ड स्प्रिंग्सद्वारे वितरित केले जातात. PEEK केवळ टिकाऊ सरकता पृष्ठभाग म्हणून काम करते जे पोशाख आणि रासायनिक क्षरणांना प्रतिकार करते.
A2: वाजवी दाब श्रेणीमध्ये, स्वयं-कठोर यंत्रणा संपर्क दाब वाढवते आणि सीलिंग प्रभाव वाढवते. एकदा दबाव रेट केलेल्या थ्रेशोल्डपेक्षा जास्त झाला की, सील बाहेर काढले जातील आणि बॅक-अप रिंग्ज व्यवस्थित न बसवता खराब होतील, ज्यामुळे संपूर्ण सीलिंग ताबडतोब अयशस्वी होईल.
A3: बहुतेक ऑपरेटिंग परिस्थितींमध्ये, ते कठोर समर्थन आणि संरक्षणात्मक घटक म्हणून कार्य करतात. आंतरिक लवचिकता नसल्यामुळे, संपूर्ण सीलिंग प्रणाली तयार करण्यासाठी त्यांना ओ-रिंग्स सारख्या लवचिक सीलच्या बरोबरीने एकत्र केले पाहिजे.
A4: अजिबात सल्ला दिला नाही. कार्बन फिलर्समध्ये आउटगॅसिंग आणि कण दूषित होण्याचा धोका असतो. अर्धसंवाहक उत्पादन वातावरणासाठी केवळ शुद्ध न भरलेल्या PEEK सामग्रीला परवानगी आहे.
