प्रबलित पॉलीथेथेरकेटोन (पीईईके) टयूबिंग निर्दिष्ट करणाऱ्या अभियंत्यांना त्वरित निर्णय घ्यावा लागतो: कोणत्या प्रकारचे फायबर मजबुतीकरण क्षेत्रामध्ये भाग जिवंत ठेवेल. भरलेले PEEK उच्च उष्णता आणि कठोर रसायने सहजतेने हाताळते. परंतु उच्च सतत भार किंवा अति तापमानात कच्चे प्लास्टिक रेंगाळते. ती मितीय शिफ्ट थांबवण्यासाठी तुम्ही तंतू जोडता. निवड जवळजवळ नेहमीच 30% कार्बन फायबर (CF30) किंवा 30% ग्लास फायबर (GF30) पर्यंत कमी होते. चुकीची निवड करणे म्हणजे वीण भागांवर अकाली पोशाख होणे, अनपेक्षित इलेक्ट्रिकल शॉर्ट्स किंवा आपत्तीजनक थर्मल डिग्रेडेशन.
आपण निर्दिष्ट कराकार्बन फायबर प्रबलित PEEK पाईपजेव्हा ऍप्लिकेशनमध्ये हलणारे भाग, स्लाइडिंग घर्षण किंवा स्थिर अपव्यय साठी कठोर आवश्यकता असते. कार्बन फायबर सूक्ष्म कोरडे वंगण म्हणून काम करतात. ते संपर्क पृष्ठभागापासून उष्णता दूर खेचतात, जड भारांखाली स्थानिक वितळणे किंवा विकृत रूप टाळतात.
जेव्हा तुम्हाला पूर्णपणे स्थिर, स्ट्रक्चरल ऍप्लिकेशनमध्ये जास्तीत जास्त इलेक्ट्रिकल आणि थर्मल इन्सुलेशनची आवश्यकता असेल तेव्हा PEEK GF30 निर्दिष्ट करा. काच अत्यंत अपघर्षक आहे. जर तुम्ही GF30 ट्यूब बेअरिंग किंवा स्टीलच्या शाफ्टच्या विरूद्ध बुशिंग म्हणून वापरत असाल तर, काचेचे तंतू वेगवान धातूला चघळतील. CF30 प्लास्टिकच्या भागाची स्ट्रक्चरल कडकपणा राखून मेटल शाफ्टला स्पेअर करते.
अपूर्ण PEEK इतके चांगले कार्य करते याचे कारण त्याच्या विशिष्ट आण्विक संरचनेत येते. यामध्ये पर्यायी सुगंधी रिंग आणि ईथर बॉण्ड्स आहेत. ईथर बॉण्ड्स आण्विक लवचिकता प्रदान करतात, ज्यामुळे प्लास्टिकला त्याच्या अंतर्निहित कडकपणा आणि प्रभाव प्रतिरोधकता मिळते. सुगंधी रिंग अत्यंत कडकपणा आणि थर्मल स्थिरता प्रदान करतात. तो सेटअप त्याला उत्कृष्ट उष्णता प्रतिरोध, तसेच कडकपणा आणि कडकपणाचे अचूक संतुलन देते. उष्णता किंवा दबावाखाली, PEEK सहजतेने विरघळत नाही आणि ते वारंवार ताणतणावांना चांगले धरून ठेवते.
PEEK देखील अत्यंत अर्ध-स्फटिकाच्या संरचनेवर अवलंबून आहे. ते 25% ते 35% च्या आसपास स्फटिकता पातळी राखते, जे तापमान त्याच्या वितळण्याच्या बिंदूकडे चढत असताना देखील त्याचे यांत्रिक गुणधर्म अबाधित ठेवण्यास मदत करते. एक्सट्रूझन दरम्यान अचूक थर्मल व्यवस्थापन पॉलिमर साखळी या अत्यंत क्रमबद्ध क्रिस्टलीय संरचनांमध्ये दुमडण्याची खात्री करते. जर एखाद्या निर्मात्याने बाहेर काढलेली नळी खूप लवकर थंड केली, तर प्लास्टिक अनाकार राहते, अर्धपारदर्शक होते आणि रासायनिक प्रतिकार आणि उच्च-तापमान शक्ती गमावते.
जेव्हा तुम्ही या मॅट्रिक्सला चिरलेल्या कार्बन किंवा काचेच्या तंतूंनी कंपाऊंड करता, तेव्हा तुम्ही पॉलिमर चेनच्या व्यवस्थित फोल्डिंगमध्ये व्यत्यय आणता, परंतु तुम्हाला एक कठोर अंतर्गत मचान मिळते. पॉलिमर मॅट्रिक्सचे हस्तांतरण थेट जास्त मजबूत, कडक तंतूंवर ताण लागू करते. हे पॉलिमर साखळ्यांच्या हालचालींना प्रतिबंधित करते, रेंगाळणे थांबवते आणि नाटकीयपणे ताणण्याची शक्ती वाढवते. हे रेखीय थर्मल विस्ताराचे गुणांक (CLTE) ॲल्युमिनियम किंवा स्टीलच्या अगदी जवळून जुळणाऱ्या पातळीपर्यंत खाली आणते, ज्यामुळे अभियंत्यांना घट्ट-सहिष्णुता मेटल-टू-प्लास्टिक प्रेस फिट डिझाइन करण्यास अनुमती देते जे असेंब्ली गरम झाल्यावर सैल होणार नाही.
कार्बन फायबर जोडणे हे रेखीय अपग्रेड नाही. उत्पादनक्षमतेमध्ये कठोर दंड आहे. जसजसे फायबरचे प्रमाण वाढते तसतसे प्लॅस्टिकची चिकटपणा वितळते. एक्सट्रुडेड ट्यूबमध्ये, हे तंतू प्रवाहाच्या दिशेने संरेखित करतात, म्हणजे ट्यूब त्याच्या हूप अक्षाच्या बाजूने किंचित कमी ताकदीसह त्याच्या लांबीसह अविश्वसनीय तन्य शक्ती विकसित करते.
10% कार्बन फिल जटिल, पातळ-भिंतींच्या एक्सट्रूझन्ससाठी वितळण्याचा प्रवाह निर्देशांक पुरेसा उच्च ठेवताना कडकपणामध्ये एक माफक दणका देते. हे मशीनसाठी तुलनेने सोपे राहते आणि ठिसूळ फ्रॅक्चरिंगला प्रतिकार करते.
कार्बन फायबर 30% पर्यंत वाढवणे हे उद्योग मानकांचे प्रतिनिधित्व करते. हे स्वीकारार्ह यंत्रक्षमतेसह प्रचंड तन्य शक्तीच्या नफ्याला संतुलित करते. हे प्रमाण प्लास्टिकच्या नैसर्गिक कडकपणाचा पूर्णपणे त्याग न करता उच्च-दाब अनुप्रयोगांसाठी आवश्यक असलेली संरचनात्मक अखंडता प्रदान करते.
40% कार्बन भरल्यावर, तुम्ही जास्तीत जास्त कडकपणा प्राप्त करता. उत्पादन दरम्यान व्यापार बंद अत्यंत चिकटपणा आहे. एक्सट्रूडिंग किंवा इंजेक्शन मोल्डिंग 40% CF ट्यूबला व्हॉईड्स टाळण्यासाठी अचूक तापमान नियंत्रण आवश्यक आहे. परिणामी सामग्री अत्यंत ठिसूळ आहे. 40% CF PEEK मशीनिंगसाठी पॉलीक्रिस्टलाइन डायमंड (PCD) टूलींगची आवश्यकता असते, कारण मानक कार्बाईड एंड मिल्स अपघर्षक कार्बनचे प्रमाण कमी करताना काही मिनिटांत त्यांची अत्याधुनिक धार गमावतील.
न भरलेल्या PEEK मध्ये 152°C च्या आसपास उष्णता विरूपण तापमान (HDT) असते. 30% कार्बन किंवा ग्लास फायबर जोडा आणि ते HDT 315°C वर जाईल. दोन्ही भरलेले साहित्य अत्यंत सभोवतालची उष्णता सहजतेने हाताळतात.
विचलन विद्युत मार्गांमध्ये आहे. PEEK हे नैसर्गिकरित्या अत्यंत प्रभावी इन्सुलेटर आहे. ग्लास फायबर जोडल्याने ते असेच राहते, उच्च व्हॉल्यूम प्रतिरोधकता राखते. कार्बन फायबर जोडल्याने त्याची घनता प्रतिरोधकता कमालीची कमी होते. CF30 मूळतः अँटी-स्टॅटिक आहे. कार्बन मॅट्रिक्स समायोजित करून, उत्पादक एक अँटी-स्टॅटिक PEEK सिलेंडर किंवा पूर्ण प्रवाहकीय PEEK ट्यूबिंग तयार करू शकतात. तुमच्या इंधन लाइन किंवा एरोस्पेस घटकाला स्थिर चार्ज सुरक्षितपणे ग्राउंड करणे आवश्यक असल्यास, कार्बन फायबर अनिवार्य आहे. काचेचा फायबर जोपर्यंत चाप लावण्यासाठी पुरेसा व्होल्टेज तयार करत नाही तोपर्यंत तो चार्ज अडकवेल, ज्यामुळे अस्थिर वातावरणात आपत्तीजनक बिघाड होण्याची शक्यता असते.
ट्रायबोलॉजी—घर्षण आणि पोशाख यांचा अभ्यास—जेथे CF30 आणि GF30 पूर्णपणे त्यांच्या वीण पृष्ठभागांसोबतच्या शारीरिक परस्परसंवादावर आधारित वेगळे होतात.
| साहित्य प्रकार | डायनॅमिक घर्षण गुणांक (वि स्टील) | वीण पृष्ठभाग पोशाख प्रोफाइल | थर्मल चालकता |
|---|---|---|---|
| न भरलेले डोकावले | ०.३० - ०.४० | कमी (अपघर्षक) | कमी (इन्सुलेटर) |
| PEEK CF30 | 0.15 - 0.20 | खूप कमी (स्वयं-स्नेहन) | उच्च (उष्णता नष्ट करते) |
| PEEK GF30 | 0.40 - 0.55 | उच्च (अत्यंत अपघर्षक) | कमी (इन्सुलेटर) |
डायनॅमिक लोड्समध्ये, उष्णता वाढल्याने प्लास्टिक नष्ट होते. प्रत्येक पॉलिमरला प्रेशर-वेलोसिटी (PV) मर्यादा असते. या मर्यादेच्या पुढे ढकलल्यास, प्लॅस्टिक घर्षणात्मक उष्णता पुरेशा वेगाने सोडू शकत नाही, ज्यामुळे जलद वितळते आणि घटक निकामी होतात. CF30 बेअरिंग्ज, सील आणि वेअर रिंग्समध्ये उत्कृष्ट आहे कारण कार्बन फायबर थर्मल कंड्युट म्हणून काम करतात, घर्षण इंटरफेसमधून उष्णता खेचतात आणि ट्यूब बॉडीमधून ती पसरवतात.
कार्बन फायबर्स देखील घन स्नेहक म्हणून काम करतात. PEEK सूक्ष्मदृष्ट्या परिधान केल्यामुळे, ते वीण पृष्ठभागावर कार्बनची पातळ ट्रायबोलॉजिकल फिल्म सोडते, ज्यामुळे घर्षण गुणांक कालांतराने कमी होतो.
काचेचे तंतू नेमके उलट करतात. ते थर्मल इन्सुलेटर आहेत, म्हणजे घर्षण उष्णता संपर्क बिंदूवर अडकून राहते, भागाची प्रभावी PV मर्यादा कमी करते. सर्वात वाईट, उघड सूक्ष्म काचेचे तंतू सँडपेपरसारखे कार्य करतात. डायनॅमिक लोड अंतर्गत, GF30 ट्यूब आक्रमकपणे स्कोअर करेल आणि ती ज्या धातूच्या शाफ्टच्या विरूद्ध चालते त्या खाली घालेल. स्टॅटिक स्ट्रक्चरल स्टँडऑफसाठी काच वापरा. हलणाऱ्या कोणत्याही गोष्टीसाठी कार्बन वापरा.
अभियंते या नळ्या पर्यावरणीय टोकाच्या आधारावर निर्दिष्ट करतात जे डेलरीन किंवा नायलॉन सारख्या मानक अभियांत्रिकी प्लास्टिक नष्ट करतात.
एरोस्पेस ऍप्लिकेशन्समध्ये, वजन कमी केल्याने सामग्रीची निवड होते. मशीन केलेली कार्बन फायबर ट्यूब इंधन प्रणाली, ड्रोन एअरफ्रेम आणि स्ट्रक्चरल स्टँडऑफमध्ये ॲल्युमिनियम आणि टायटॅनियमची जागा घेते. आक्रमक विमानचालन द्रव, हायड्रॉलिक तेल आणि जेट इंधन यांचा प्रतिकार करताना ते लक्षणीय वजन कमी करते.
वैद्यकीय क्षेत्रात, वैद्यकीय उपकरणांसाठी एक पीईक ट्यूब उच्च-तापमानाच्या स्टीम ऑटोक्लेव्हमध्ये शेकडो चक्रांमध्ये टिकून राहणे आवश्यक आहे, खराब होत नाही, वापिंग किंवा आयामी स्थिरता न गमावता. कार्बनने भरलेले प्रकार सर्जिकल लक्ष्यीकरण मार्गदर्शक, एंडोस्कोपिक हँडल आणि बाह्य फिक्सेशन घटकांसाठी आवश्यक उच्च कडकपणा प्रदान करतात.
ऊर्जा आणि ऑफशोअर ड्रिलिंग ऑपरेशन्सवर अवलंबून असतातextruded कार्बन भरलेले PEEKडाउनहोल वायरलाइन लॉगिंग टूल्स आणि सेन्सर हाउसिंगसाठी. आंबट वायू (H2S), अतिजलद दाब आणि 200°C पेक्षा जास्त खोल भूगर्भातील सभोवतालच्या तापमानात सामग्री टिकून राहते.
भरलेले पीईके बाहेर काढणे अत्यंत कठीण आहे. वितळण्याच्या अवस्थेत तंतू गुंफू शकतात, ज्यामुळे कोरडे ठिपके, राळ-युक्त झोन किंवा ट्यूबच्या भिंतीच्या आत लपलेले व्हॉईड्स तयार होतात. PEEK नळीच्या भिंतीमध्ये 1 मिमीची शून्यता तीव्र ताण एकाग्रता म्हणून कार्य करते. चक्रीय लोडिंग किंवा उच्च हायड्रोस्टॅटिक दाब अंतर्गत, भाग पूर्णपणे कातरत नाही तोपर्यंत सूक्ष्म क्रॅक या शून्यातून पसरतात. कार्बनने भरलेले PEEK पिच काळे आणि पूर्णपणे अपारदर्शक असल्यामुळे, तुम्ही या दोषांसाठी आतील भागाचे दृष्यदृष्ट्या निरीक्षण करू शकत नाही.
स्ट्रक्चरल अखंडतेची हमी देण्यासाठी, उच्च-स्तरीय उत्पादनावर अवलंबून असतेAI-चालित दोष शोध. ही प्रक्रिया अल्ट्रासोनिक ध्वनिक स्कॅनिंग किंवा प्रगत एक्स-रे इमेजिंग मशीन लर्निंग अल्गोरिदमसह जोडते. हे मायक्रो-व्हॉइड्स, फायबर एकत्रीकरण आणि रिअल-टाइममध्ये एकाग्रतेतील फरक ओळखते कारण ट्यूब बाहेर पडते. प्रणाली ध्वनी प्रतिबिंबांना भौतिक दोषांच्या आकारात त्वरित मॅप करते, टयूबिंगचे तडजोड केलेले विभाग पाठवण्यापूर्वी ते नाकारतात. या अंतर्गत दोषांना पकडल्याने अंतिम मशीन केलेली नळीची भिंत शेतातील दबावाखाली निकामी होणार नाही याची हमी मिळते.
जर अंतिम भूमितीला खूप पोस्ट-प्रोसेसिंगची आवश्यकता असेल तर योग्य पॉलिमर मिश्रण निर्दिष्ट करणे निरुपयोगी आहे. PEEK एक महाग कच्चा माल आहे. ठोस रॉड विकत घेणे आणि त्यातील 80% चिप्समध्ये मशीनिंग केल्याने तुमचे प्रोजेक्टचे बजेट नष्ट होते आणि CNC मशीनचा मौल्यवान वेळ वाया जातो. निव्वळ-आकाराच्या नळ्या सोर्सिंग केल्याने उत्पादन खर्च आणि साहित्याचा कचरा मोठ्या प्रमाणात कमी होतो.

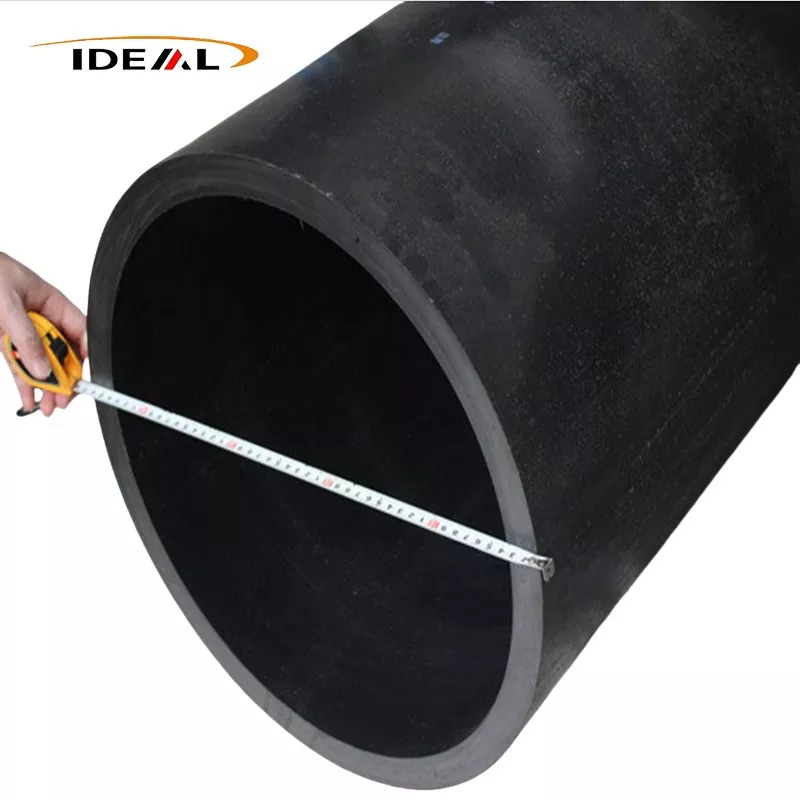

एक समर्पित कारखाना म्हणून, ग्वांगझू आयडियल प्लास्टिक विशेषत: उच्च-तापमान अभियांत्रिकी प्लास्टिकसाठी विशेष एक्सट्रूजन, इंजेक्शन मोल्डिंग आणि सीएनसी मशीनिंग लाइन चालवते. ते उत्पादन करतातकार्बन फायबर भरलेल्या PEEK ट्यूब10% ते 40% पर्यंत कार्बन फिल दरांसह. ही सुविधा 15 मिमी ते 458 मिमी पर्यंतच्या आतील आणि बाह्य व्यास वैशिष्ट्यांमध्ये सानुकूल परिमाणे हाताळून मोठ्या प्रोफाइल बाहेर काढते.
REACH आणि RoHS प्रमाणपत्रांसह सर्व साहित्य ISO9001 गुणवत्ता व्यवस्थापनाद्वारे समर्थित आहेत. हे जागतिक एरोस्पेस, वैद्यकीय आणि अचूक उत्पादन पुरवठा साखळींचे पूर्ण पालन सुनिश्चित करते. योग्य कार्बन फिल रेट जवळच्या-नेट-आकाराच्या एक्सट्रूजनशी जुळवून, तुम्हाला तुम्ही डिझाइन केलेले अचूक यांत्रिक गुणधर्म मिळतात, जे तुमच्या मशीनिंग ओव्हरहेडला कमी करणाऱ्या भूमितीमध्ये वितरित केले जातात.
