कार्बन फायबर प्रबलित पीईके पाईप्स: तपशील, अनुप्रयोग आणि निवड निकष

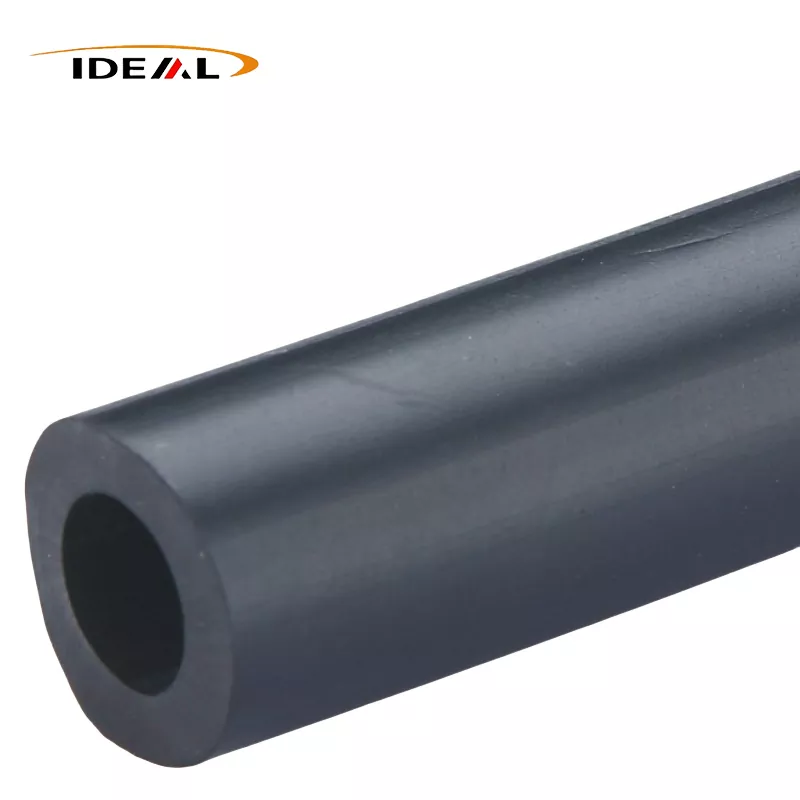

कार्बन फायबर प्रबलित PEEK पाईप्सजेव्हा मानक PEEK ट्यूबला अधिक कडकपणा, मितीय स्थिरता, लोड क्षमता किंवा स्थिर नियंत्रण आवश्यक असते तेव्हा ही एक व्यावहारिक निवड असते. आदर्श प्लास्टिक 10% ते 40% पर्यंत कार्बन-फायबर सामग्रीसह काळ्या कार्बन-फायबर-भरलेल्या पीईके ट्यूब्स, LCF आणि SCF पर्याय, आत आणि बाहेरील व्यास श्रेणी, 1,000 मिमी किंवा 3,000 मिमी लांबी, आणि ±0.02 मिमी पर्यंत सहनशीलता तयार करते.

योग्य ग्रेड केवळ कार्बन टक्केवारीने निवडला जात नाही. फायबरची लांबी, भिंतीची भूमिती, ऑपरेटिंग तापमान, पोशाख परिस्थिती, इलेक्ट्रिकल आवश्यकता आणि पूर्ण झालेले परिमाण या सर्व गोष्टी तपशीलावर परिणाम करतात. लोड केस आणि ड्रॉइंगसह प्रारंभ करा, नंतर परिभाषित सामग्री आणि तपासणी आवश्यकतेनुसार कोटेशनची विनंती करा.

जेव्हा कार्बन-फायबरने भरलेल्या पीईके ट्यूब्स योग्य पर्याय असतात

शुद्ध PEEK आधीच तापमान क्षमता, रासायनिक प्रतिकार, परिधान वर्तन आणि आयामी स्थिरता यांचे उपयुक्त संयोजन प्रदान करते. कार्बन फायबर जोडल्याने ताठरपणा आणि लोड सपोर्टकडे संतुलन बदलते. बेअरिंग स्लीव्ह, इन्सुलेटिंग किंवा मार्गदर्शक घटक, स्ट्रक्चरल पॅसेज, रोलर किंवा ट्रान्समिशन पार्ट किंवा इतर अर्ध-तयार प्रोफाइल म्हणून वापरल्या जाणाऱ्या ट्यूबमध्ये हे महत्त्वाचे आहे ज्याने तणावाखाली त्याचा आकार राखला पाहिजे.

जेव्हा शुद्ध PEEK ट्यूब खूप जास्त विचलित होते, फिट खिडकीच्या पलीकडे विस्तारते किंवा ऍप्लिकेशनच्या परवानगीपेक्षा जास्त वेगाने परिधान करते तेव्हा कार्बन फायबर सामान्यतः विचारात घेण्यासारखे असते. हे स्थिर-संवेदनशील प्रणालींमध्ये देखील मदत करू शकते. आदर्श प्लास्टिक व्हॉल्यूम प्रतिरोधकता कमी करते1 × 10³ Ω· सेमीत्याच्या कार्बन-फायबर-भरलेल्या PEEK सामग्री श्रेणीसाठी, परंतु अचूक ग्रेड, फायबर सामग्री, भूमिती आणि चाचणी पद्धतीसाठी आवश्यक विद्युत कार्यक्षमतेची पुष्टी केली पाहिजे.

प्रत्येक PEEK भागासाठी कार्बनने भरलेल्या नळीला स्वयंचलित बदली मानू नका. कार्बन फायबर यंत्रक्षमता, पृष्ठभागाचे स्वरूप, ॲनिसोट्रॉपी आणि विद्युत वर्तन प्रभावित करू शकते. जर ट्यूब अत्यंत इन्सुलेट राहिली पाहिजे, जर खूप गुळगुळीत संपर्क पृष्ठभाग गंभीर असेल किंवा जर तो भाग विद्यमान डेटामध्ये समाविष्ट नसलेल्या रासायनिक मिश्रणाच्या संपर्कात असेल, तर ऑर्डर करण्यापूर्वी ग्रेड-विशिष्ट पुनरावलोकनासाठी विचारा.

लोड केससाठी कार्बन-फायबर सामग्री आणि फायबर ग्रेड निवडा

PEEK मध्ये 10% ते 40% कार्बन फायबर काय बदलते

आयडियल प्लास्टिक 10% ते 40% पर्यंत समायोजित करण्यायोग्य कार्बन-फायबर सामग्री ऑफर करते. सर्वसाधारणपणे, फिलर लेव्हल वाढवल्याने कंपोझिट अधिक कडकपणा आणि लोड समर्थनाकडे वळते, तसेच सामग्रीची निवड प्रक्रिया दिशा आणि आसपासच्या डिझाइनसाठी अधिक संवेदनशील बनवते. सर्वोच्च टक्केवारी हे आपोआप सर्वोत्तम मूल्य नसते: ते हलक्या लोड केलेल्या ट्यूबसाठी अनावश्यक असू शकते आणि मशीनिंग किंवा पृष्ठभागाच्या आवश्यकतांना गुंतागुंत करू शकते.

फक्त "कार्बनने भरलेले पीक" विचारण्यापेक्षा तुम्हाला आवश्यक असलेला निकाल निर्दिष्ट करा. उपयुक्त इनपुट्समध्ये रेडियल लोड, अक्षीय भार, असमर्थित स्पॅन, तापमान श्रेणी, सरकण्याची गती, वीण सामग्री, कर्तव्य चक्र, रासायनिक माध्यम आणि ट्यूबने स्थिर शुल्क विसर्जित केले पाहिजे की नाही हे समाविष्ट आहे. आदर्श प्लास्टिक त्याच्या कार्बन-फायबर-प्रबलित PEEK ऑफरसाठी 8 ते 12 GPa च्या श्रेणीतील कडकपणा मूल्ये दर्शवते. श्रेणी-विशिष्ट डेटाशीट किंवा डिझाइन प्रमाणीकरणासाठी पर्याय नसून त्या श्रेणीला उत्पादन-स्तरीय मार्गदर्शन म्हणून हाताळा.

LCF, SCF आणि CF30 PEEK ट्यूब पर्याय

फायबर ग्रेड लेबलपेक्षा जास्त प्रभावित करते. एलसीएफ म्हणजे लांब कार्बन फायबर; SCF म्हणजे लहान कार्बन फायबर. मजबुतीकरण कार्यक्षमता आणि कडकपणा प्राधान्यक्रमित असल्यास लांब फायबर उपयुक्त असू शकतात, तर लहान-फायबर संयुगे पारंपारिक प्रक्रिया आणि तपशीलवार मशीन केलेल्या प्रोफाइलसाठी अधिक योग्य असू शकतात. वास्तविक परिणाम फायबर अभिमुखता, मोल्डिंग किंवा एक्सट्रूझन परिस्थिती, भिंतीची जाडी आणि मशीनिंग यावर अवलंबून असते.

"CF30" साधारणपणे अंदाजे 30% कार्बन फायबर असलेले PEEK कंपाऊंड ओळखते, परंतु पदनाम पुरवठादाराने पुष्टी केली पाहिजे. उद्धृत CF30 PEEK ट्यूब LCF किंवा SCF आहे का, मशीनिंग केल्यानंतर कोणती सहनशीलता लागू होते आणि कोणता गुणधर्म डेटा त्या अचूक कंपाऊंडचा आहे ते विचारा. हे एक सामान्य खरेदी चूक प्रतिबंधित करते: भिन्न फायबर फॉर्म आणि उत्पादन मार्गांकडे दुर्लक्ष करताना कार्बन टक्केवारीनुसार दोन सामग्रीची तुलना करणे.

ऑर्डर करण्यापूर्वी पाईप, ट्यूब, प्रोफाइल आणि मशीन केलेल्या परिमाणांची पुष्टी करा

OD, ID, भिंतीची जाडी, लांबी, सहिष्णुता आणि पृष्ठभाग समाप्त निर्दिष्ट करा

पुरवठादार शोधांमध्ये "पीक पाईप" आणि "पीक ट्यूब" अनेकदा परस्पर बदलण्याजोगे वापरले जातात, परंतु अवतरण अद्याप अचूक आयामी व्याख्या आवश्यक आहे. बाहेरील व्यास (OD), आतील व्यास (ID), भिंतीची जाडी किंवा त्याची गणना, कट लांबी, प्रमाण, सहनशीलता, शेवटची स्थिती आणि पृष्ठभाग-फिनिश आवश्यकता प्रदान करा. परिमाणे एक्सट्रूड, कट किंवा मशिन म्हणून पुरवले जातात की नाही ते सांगा.

आदर्श प्लॅस्टिक 1,000 मिमी आणि 3,000 मिमी मानक लांबी आणि त्याच्या कार्बन-फायबर-प्रबलित PEEK पाईप्ससाठी ±0.02 मिमी ची सहिष्णुता सूचीबद्ध करते. सहिष्णुता कोणत्या परिमाणे कव्हर करते याची पुष्टी करा. घट्ट OD सहिष्णुतेचा अर्थ स्वयंचलितपणे ID, एकाग्रता, सरळपणा किंवा शेवटचा चौरसपणा समान सहिष्णुता आहे असा होत नाही.

फिट त्रुटी टाळण्यासाठी रेखाचित्र-आधारित परिमाण पुनरावलोकन वापरा

जेव्हा ट्यूब शाफ्टवर, घरामध्ये किंवा सीलिंग किंवा बेअरिंग असेंबलीमध्ये बसते तेव्हा रेखाचित्र पाठवा. कॅटलॉग वर्णनावर अवलंबून न राहता गंभीर वैशिष्ट्ये चिन्हांकित करा. पुनरावलोकनात समाविष्ट असावे:

• आवश्यक भिंत जाडीसह ओडी आणि आयडी मर्यादा;
• एकाग्रता, सरळपणा आणि स्वीकार्य अंडाकृती जेथे असेंब्ली त्यांच्यावर अवलंबून असते;
• लांबी, शेवटचा चौरसपणा, चेंफर, खोबणी, छिद्रे किंवा इतर मशीन केलेले तपशील कापून टाका;
• मटेरियल ग्रेड, LCF किंवा SCF बांधकाम आणि कार्बन-फायबर टक्केवारी;
• तपासणी पद्धत, नमुना योजना, पॅकेजिंग आणि दस्तऐवजीकरण.

सानुकूल कार्बन फायबर PEEK ट्यूब परिमाणांसाठी, रेखाचित्र पुनरावलोकन सहसा फक्त जवळच्या नाममात्र आकारासाठी विचारण्यापेक्षा अधिक उपयुक्त असते. हे उत्पादनापूर्वी योग्य जोखीम उघड करते आणि पुरवठादाराला टूलिंग, मशीनिंग आणि तपासणीसाठी स्पष्ट आधार देते.

प्रकाशित कार्यप्रदर्शन डेटा आणि तुलना मर्यादा

आदर्श प्लास्टिक त्याच्या कार्बन-फायबर-प्रबलित PEEK उत्पादन माहितीसाठी 315°C पेक्षा जास्त उष्णता विक्षेपण तापमान आणि 260°C पर्यंत सतत वापर तापमान दर्शवते. ते आकडे उच्च-तापमान क्षमता दर्शवतात, परंतु त्यांचा अर्थ असा नाही की ट्यूब 260 डिग्री सेल्सिअस तापमानात सतत जास्तीत जास्त यांत्रिक भार वाहून नेऊ शकते. लोड, भिंतीची जाडी, एक्सपोजर वेळ, ताण एकाग्रता आणि माउंटिंग या सर्व वापरण्यायोग्य डिझाइन तापमानावर परिणाम करतात.

हीच खबरदारी पोशाख आणि रासायनिक प्रतिकारांवर लागू होते. कार्बनने भरलेले PEEK हे घर्षण, पोशाख, भार आणि रासायनिक-एक्सपोजर परिस्थितीची मागणी करण्यासाठी आहे, तरीही कार्यप्रदर्शन वीण पृष्ठभाग, दाब, वेग, स्नेहन, तापमान आणि वास्तविक रासायनिक एकाग्रता यावर अवलंबून असते. PEEK साठी रासायनिक सुसंगतता विधान प्रत्येक सॉल्व्हेंट मिश्रण, प्रक्रिया द्रव किंवा तापमान चक्रासाठी मान्यता म्हणून मानले जाऊ नये.

सामग्रीची निवड कमी करण्यासाठी प्रकाशित मूल्ये वापरा, नंतर अचूक ग्रेड सत्यापित करा. जेव्हा अपयशाचा परिणाम जास्त असतो तेव्हा डेटाशीट, नमुना किंवा अनुप्रयोग पुनरावलोकनाची विनंती करा. आयडियल प्लॅस्टिक म्हणते की विनामूल्य नमुने उपलब्ध आहेत, जे मोठ्या ऑर्डरपूर्वी फिट तपासणी किंवा नियंत्रित प्रोटोटाइप चाचणीस समर्थन देऊ शकतात.

उच्च-तापमान, पोशाख, रासायनिक आणि स्थिर-नियंत्रण प्रणालीसाठी अनुप्रयोग

कार्बन फायबर पीईके टयूबिंग औद्योगिक प्रणालींसाठी एक मजबूत उमेदवार आहे जी यांत्रिक मागणीसह उष्णता एकत्र करते. ठराविक मूल्यांकन क्षेत्रांमध्ये हे समाविष्ट आहे:

• लोड-बेअरिंग किंवा ट्रान्समिशन भाग:कार्बन फायबर सामान्य शुद्ध PEEK च्या तुलनेत कडकपणा वाढवू शकतो आणि विक्षेपण कमी करू शकतो.
• परिधान-केंद्रित असेंब्ली:कंपोझिट हे घर्षण आणि पोशाख यांचा समावेश असलेल्या ऍप्लिकेशनसाठी अनुकूल आहे, परंतु वीण सामग्री आणि दाब-वेग शुल्क अद्याप पुनरावलोकन आवश्यक आहे.
• उच्च-तापमान ट्यूबिंग:नमूद केलेले 260°C सतत-वापर आकृती आणि 315°C वरील HDT थर्मल स्क्रीनिंगसाठी प्रारंभ बिंदू प्रदान करते, संपूर्ण डिझाइन मर्यादा नाही.
• रासायनिक प्रक्रिया घटक:"रासायनिक-प्रतिरोधक" या शब्दावर अवलंबून न राहता विशिष्ट माध्यम, एकाग्रता, तापमान आणि एक्सपोजर कालावधीचे मूल्यांकन करा.
• स्थिर-संवेदनशील उपकरणे:सांगितलेली कमी आवाजाची प्रतिरोधकता संबंधित असू शकते जेथे चार्ज नष्ट होणे महत्त्वाचे आहे; तयार भागासाठी ग्राउंडिंग आणि इलेक्ट्रिकल चाचणी आवश्यकतांची पुष्टी करा.

कार्बन फायबरची तुलना ग्लास फायबरशी देखील केली जाते. अधिक चांगली निवड लक्ष्यित गुणधर्मांवर अवलंबून असते: कार्बनने भरलेले PEEK सामान्यतः जेव्हा कडकपणा, वजन, परिधान वर्तन किंवा इलेक्ट्रिकल अपव्यय अधिक महत्त्वाचे असते तेव्हा निवडले जाते, तर अंतिम निर्णयासाठी केवळ फिलर नावांऐवजी तुलनात्मक ग्रेड डेटा आवश्यक असतो.

आदर्श प्लास्टिककडून सत्यापित कार्बन फायबर PEEK ट्यूब कोटची विनंती करा

तुमच्यासाठी आयडियल प्लॅस्टिकचे रेखाचित्र किंवा स्पष्ट तपशील पाठवाकार्बन फायबर प्रबलित PEEK पाईप्स. ऍप्लिकेशन तापमान, लोड, घर्षण किंवा पोशाख स्थिती, रासायनिक माध्यम, स्थिर-नियंत्रण आवश्यकता, OD, ID, लांबी, सहनशीलता, प्रमाण आणि वितरण लक्ष्य समाविष्ट करा.

कार्बन-फायबर टक्केवारी, LCF किंवा SCF बांधकाम, लागू आयामी सहिष्णुता, तपासणी दस्तऐवज, नमुन्याची उपलब्धता आणि तो भाग ट्यूबच्या रूपात पुरविला गेला आहे किंवा मशीनिंगद्वारे पूर्ण झाला आहे हे ओळखण्यासाठी कोटेशनला विचारा. आदर्श प्लास्टिक आंतरराष्ट्रीय ग्राहकांसाठी मानक किंवा सानुकूल लीड टाइम्ससह, ट्यूब आणि कस्टम घटकांसह, गुआंगझू, चीनमधून अर्ध-तयार आणि मशीन केलेले पीईके प्रोफाइल पुरवते.

पहिल्या पुनरावलोकनासाठी, वापरासानुकूल कार्बन फायबर PEEK ट्यूब अवतरण पृष्ठआणि रेखाचित्र संलग्न करा. एक सत्यापित ग्रेड आणि परिमाण पुनरावलोकन सामान्यतः नाममात्र CF30 ट्यूब निवडण्यापेक्षा आणि उत्पादनानंतर फिट दुरुस्त करण्यापेक्षा जास्त वेळ वाचवेल.
