पीईके पाईप्स काय आहेत आणि आपण कार्बन फायबर भरलेले पीईके कधी निवडावे?

लहान उत्तर: कार्बन-फायबरने भरलेली पीईके ट्यूब निवडा जेव्हा कडकपणा आणि मितीय स्थिरता त्याच्या व्यापार-ऑफला समर्थन देते

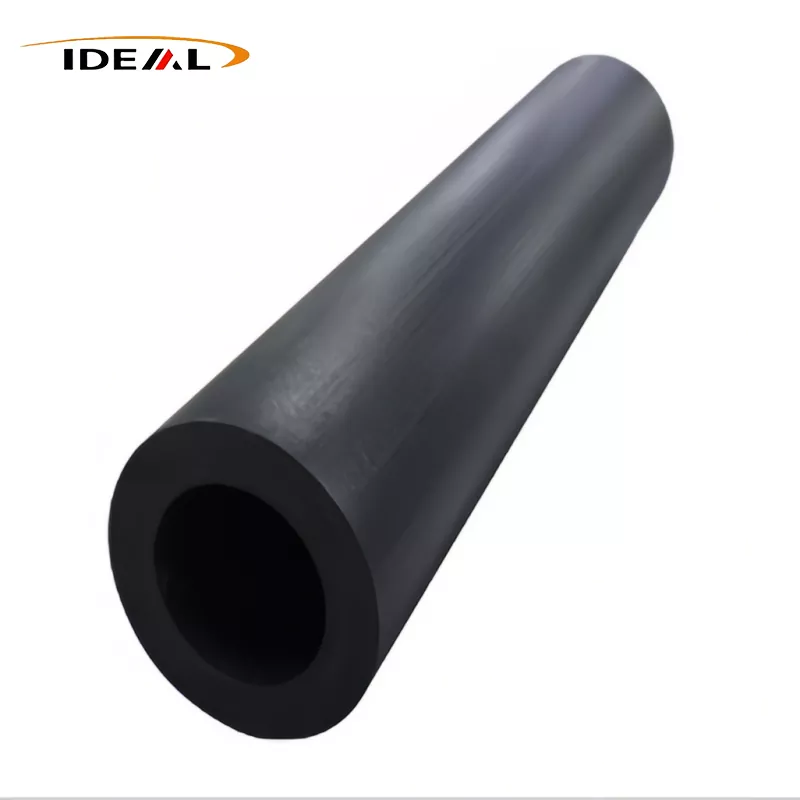

PEEK पाईप्स हे पोकळ अर्ध-तयार आकार आहेत जे बुशिंग्ज, स्लीव्हज, सील, व्हॉल्व्ह घटक आणि इन्सुलेटिंग बॉडी यांसारख्या भागांमध्ये पुरवल्या जातात किंवा मशीनमध्ये वापरले जातात. जेव्हा भरलेले PEEK पुरेसे कडकपणा, मितीय नियंत्रण किंवा यांत्रिक आणि थर्मल लोड अंतर्गत विकृतीला प्रतिकार देत नाही तेव्हा कार्बन फायबर जोडला जातो.

यामुळे कार्बनने भरलेली सामग्री स्वयंचलित प्रीमियम निवड होत नाही. हे व्हर्जिन पीक पेक्षा कमी क्षम्य, कटिंग टूल्सवर कठीण आणि इलेक्ट्रिकली भिन्न असू शकते. योग्य निर्णय लोड दिशा, तापमान, रासायनिक प्रदर्शन, वीण पृष्ठभाग, विद्युत आवश्यकता आणि आपण काढण्याची अपेक्षा करत असलेल्या स्टॉकची मात्रा यावर अवलंबून असते. GuangZhou आदर्श ऑफरकार्बन फायबरने भरलेले पीईके पाईप्स10% ते 40% पर्यंत समायोजित करण्यायोग्य कार्बन-फायबर सामग्रीसह; कंपनी 30% हे सामान्यतः वापरले जाणारे प्रमाण म्हणून ओळखते.

पाईप, ट्यूब आणि टयूबिंग समान अर्ध-तयार स्टॉकचे वर्णन करू शकतात-परंतु परिमाणे अस्पष्टपणे सांगितले पाहिजेत

पॉलिमर स्टॉक कॅटलॉगमध्ये, "पीक पाईप", "पीक ट्यूब" आणि "पीईके टयूबिंग" अनेकदा एकमेकांना बदलून वापरल्या जातात. खरेदीदारांनी असे गृहीत धरू नये की या अटी मेटल-पाइपिंग नियमांचे पालन करतात. पुरवठादार स्थापित केल्याप्रमाणे द्रव वाहून नेण्याच्या उद्देशाने दाब-रेट केलेल्या रेषेऐवजी जाड-भिंती मशीनिंग रिक्त वर्णन करत असेल.

खरेदी रेखांकन, संज्ञा नाही, ऑर्डर नियंत्रित पाहिजे. जर प्रेशर सेवेचा समावेश असेल, तर अर्ध-तयार स्टॉक परिमाणे केवळ दबाव क्षमता स्थापित करत नाहीत. तयार भूमिती, सांधे, तापमान, मीडिया, लोड इतिहास आणि लागू डिझाइन मानक या सर्वांसाठी स्वतंत्र अभियांत्रिकी पुनरावलोकन आवश्यक आहे.

OD, ID, भिंतीची जाडी, लांबी आणि मशीनिंग भत्ता एका आकारमान रेखाचित्रावर परिभाषित करा

बाहेरील व्यास, आतील व्यास आणि लांबी दर्शवा, नंतर प्रत्येक मूल्य नाममात्र आहे की नाही हे ओळखा, जसे-उत्पादित किंवा मशीनिंगनंतर आवश्यक आहे. एकाग्रता, सरळपणा, गोलाकारपणा, पृष्ठभागाची समाप्ती आणि शेवटची स्थिती समाविष्ट करा जिथे ते तयार भागावर परिणाम करतात. सामान्य प्लस-किंवा-वजा व्यास सहिष्णुता बोर-टू-OD एकाग्रता नियंत्रित करत नाही.

त्वचा स्वच्छ करण्यासाठी आणि अपेक्षित विकृती दुरुस्त करण्यासाठी पुरेसा मशीनिंग भत्ता सोडा, परंतु इतके नाही की सामग्रीची किंमत आणि मशीनिंगचा वेळ अनावश्यकपणे वाढेल. पातळ तयार झालेल्या भिंतींवर विशेष लक्ष देणे आवश्यक आहे: चक प्रेशर, कटिंग उष्णता आणि अवशिष्ट ताण मशीनमधून बाहेर पडल्यानंतर बोअर हलवू शकतात.

प्रकाशित आकार श्रेणी आणि ±0.02 मिमी सहिष्णुता हे स्पष्टीकरणासाठी दावे म्हणून हाताळा, प्रत्येक ID/OD संयोजनासाठी हमी नाही

GuangZhou Ideal च्या उत्पादन पृष्ठावर काळ्या रंगाची सामग्री, Φ20–458 mm चा नाममात्र ID, Φ15–404 mm चा OD, 1,000 mm आणि 3,000 mm लांबी आणि ±0.02 mm ची सांगितलेली सहिष्णुता सूचीबद्ध आहे. त्या श्रेण्या मुक्तपणे अदलाबदल करण्यायोग्य परिमाणांचे मॅट्रिक्स म्हणून वाचल्या जाऊ नयेत; वैध ट्यूबमध्ये त्याच्या ID पेक्षा मोठा OD असणे आवश्यक आहे.

ऑर्डर देण्यापूर्वी, कोणते ID/OD संयोजन उपलब्ध आहेत आणि सहिष्णुतेचे कोणते वैशिष्ट्य आहे ते विचारा. मापन तापमान, तपासणी पद्धत, नमुना योजना, सरळपणाचे निकष आणि सहिष्णुता स्टॉक किंवा मशीन केलेल्या पृष्ठभागावर लागू होते की नाही याची देखील पुष्टी करा. दप्रकाशित PEEK ट्यूब आकार आणि सहिष्णुता माहितीएक उपयुक्त RFQ प्रारंभ बिंदू आहेत, स्वीकृत रेखाचित्राचा पर्याय नाही.

PEEK मध्ये कार्बन फायबर काय बदलते—आणि ते आपोआप काय सुधारत नाही

कार्बन फायबर PEEK मॅट्रिक्समध्ये हालचाली प्रतिबंधित करतात. योग्य श्रेणी आणि अभिमुखतेमध्ये, जे सामान्यतः कडकपणा वाढवते, लोड अंतर्गत आयामी बदल कमी करते आणि तापमानात बदल झाल्यामुळे स्थिरता सुधारते. हे प्रभाव मशीनी स्लीव्हला भूमिती धरून ठेवण्यास मदत करू शकतात किंवा व्हर्जिन पीईके खूप हलतील तेथे रेंगाळणे कमी करू शकतात.

मजबुतीकरण देखील दिशात्मकतेचा परिचय देते. उत्पादन मार्ग आणि सामग्रीचा प्रवाह तंतूंना संरेखित करू शकतो, म्हणून अक्षीय आणि भिंतीच्या माध्यमातून गुणधर्म भिन्न असू शकतात. कार्बन फायबर प्रत्येक पोशाख इंटरफेस आपोआप सुधारत नाही, विद्युत इन्सुलेशन टिकवून ठेवत नाही किंवा प्रत्येक रसायनाचा प्रतिकार वाढवत नाही. हे लवचिकता देखील कमी करू शकते आणि आक्रमक मशीनिंग किंवा असेंब्ली दरम्यान कडा चिपिंगसाठी अधिक प्रवण बनवू शकते.

कडकपणा, पोशाख, इलेक्ट्रिकल वर्तन, रासायनिक एक्सपोजर आणि मशीनीबिलिटी यावर व्हर्जिन, कार्बन-फायबर भरलेले आणि इतर सुधारित पीईके ग्रेडची तुलना करा

कार्बन-फायबरने भरलेल्या पीईके ट्यूबच्या मशीनिंगसाठी, तीक्ष्ण, योग्य टूलिंग आणि नियंत्रित वर्कहोल्डिंग वापरा. केवळ बाहेरील व्यासाच्या वाचनावर अवलंबून न राहता बोअर फिनिश, उष्णता निर्मिती आणि फायबर ब्रेकआउट पहा. रासायनिक एक्सपोजर गंभीर असल्यास, वास्तविक द्रव, एकाग्रता, तापमान, दाब आणि एक्सपोजर वेळेच्या विरूद्ध संपूर्ण ग्रेडचे मूल्यांकन करा.

"30% कार्बन फायबर पीक ट्यूब" लेबल संपूर्ण सामग्री तपशील नाही

टक्केवारी तुम्हाला फिलर लोडिंग सांगते, परंतु सामग्री मंजूर करण्यासाठी पुरेसे नाही. तुम्हाला अजूनही पुरवठा केलेल्या स्टॉकसाठी राळ आणि कंपाऊंड ग्रेड, उत्पादन मार्ग, फायबर फॉर्म, गुणवत्ता नियंत्रणे आणि मालमत्ता डेटा आवश्यक आहे. नमूद केलेली टक्केवारी वजनाने किंवा अन्य आधारावर परिभाषित केली आहे की नाही हे स्पष्ट करा.

ट्यूब एका प्रोडक्शन लॉटमधून येईल की नाही आणि पुरवठादार लॉट-लिंक केलेल्या तपासणी रेकॉर्ड प्रदान करू शकतो की नाही हे देखील विचारा. संयुग, प्रक्रिया किंवा फायबर अभिमुखता बदलल्यास नंतरचा स्टॉक समान रीतीने वागेल हे मशीन स्वच्छपणे चालविणारा प्रोटोटाइप सिद्ध करत नाही. अचूक ग्रेड आणि स्टॉक फॉर्म मंजूर करा, जेनेरिक "30% CF PEEK" वर्णन नाही.

पुरवठादार डेटा वास्तविक ग्रेड, चाचणी पद्धत, फायबर अभिमुखता आणि सेवा परिस्थितीशी जुळणे आवश्यक आहे

डेटाशीट मूल्ये केवळ तेव्हाच उपयुक्त असतात जेव्हा ते तुम्हाला प्राप्त होणाऱ्या सामग्रीचे प्रतिनिधित्व करतात. नमुना अभिमुखता, कंडिशनिंग, चाचणी तापमान आणि चाचणी पद्धत तपासा. इंजेक्शन-मोल्डेड कूपन डेटा भिन्न फायबर दिशेने मशीन केलेल्या जाड-भिंतीच्या ट्यूबच्या वर्तनाचा अंदाज लावू शकत नाही.

उच्च-तापमान अनुप्रयोगांसाठी, खोली-तापमान मूल्ये वापरण्याऐवजी सेवा तापमानावर गुणधर्मांची तुलना करा. रासायनिक सेवेसाठी, एकाच वेळी ताण आणि उष्णता यासाठी खाते. घट्ट आकारमान महत्त्वाचे असल्यास, पुरवलेल्या भूमितीवर मोजमापांची विनंती करा आणि तपासणीपूर्वी भाग कसे कंडिशन केले जातील यावर सहमत व्हा.

कार्बन-फायबरने भरलेल्या पीईकेला प्रवाहकीय किंवा स्थिर-विघटनशील मानण्यापूर्वी खंड आणि पृष्ठभागाची प्रतिरोधकता सत्यापित करा

कार्बन फायबर PEEK ची विद्युत प्रतिरोधकता कमी करू शकते, परंतु चालकता थेट फिलर टक्केवारीचे अनुसरण करत नाही. फायबर वितरण, तंतूंमधील संपर्क, अभिमुखता, भिंतीची जाडी आणि प्रक्रिया या सर्व परिणामांवर परिणाम होतो. कार्बन प्रबलित म्हणून वर्णन केलेली सामग्री अद्याप तुमची आवश्यक प्रतिकार श्रेणी चुकवू शकते.

चाचणी पद्धत आणि कंडिशनिंग आवश्यकतांसह आवश्यक खंड प्रतिरोधकता किंवा पृष्ठभागाची प्रतिरोधकता श्रेणी रेखाचित्र किंवा सामग्री तपशीलावर ठेवा. चार्ज डिसिपेशन सुरक्षा-गंभीर असल्यास, प्रतिनिधी ट्यूब स्टॉक किंवा तयार घटक तपासा. विद्युत मोजमापासाठी कार्बन-सामग्री प्रमाणपत्राची जागा घेऊ नका.

RFQ चेकलिस्ट: कार्बन-फायबर सामग्री, भूमिती, सहनशीलता, पृष्ठभाग समाप्त, तपासणी नोंदी, अनुपालन दस्तऐवज, प्रमाण, लीड टाइम आणि लँडेड डिलिव्हरी याची पुष्टी करा

• साहित्य:अचूक PEEK ग्रेड, कार्बन-फायबर टक्केवारी आणि ती टक्केवारी कशी परिभाषित केली जाते.
• भूमिती:OD, ID, भिंतीची स्थिती, लांबी, शेवटची स्थिती आणि मशीनिंग भत्ता.
• नियंत्रणे:आयामी सहिष्णुता, एकाग्रता, सरळपणा, गोलाकारपणा आणि पृष्ठभाग-समाप्त आवश्यकता.
• कामगिरी:सेवा तापमान, भार, रसायने, परिधान इंटरफेस आणि आवश्यक विद्युत वर्तन.
• पुरावा:लागू चाचणी डेटा, लॉट ट्रेसिबिलिटी, तपासणी अहवाल आणि आवश्यक अनुपालन दस्तऐवज.
• व्यावसायिक अटी:प्रोटोटाइप आणि उत्पादन प्रमाण, लीड टाइम, पॅकेजिंग, इनकोटर्म्स आणि यू.एस. गंतव्यस्थानावर लँडेड डिलिव्हरी.
• स्वीकृती:मंजूर रेखांकन पुनरावृत्ती, तपासणी पद्धत आणि गैर-अनुरूप स्टॉक हाताळण्यासाठी प्रक्रिया.
